РЕТОМЕТР-М2: возможности, о которых важно знать

Для правильного подключения трехфазных двигателей, а также счетчиков электрической энергии необходимо проверять чередование фаз. Можно ли с помощью РЕТОМЕТР-М2 выполнить данную проверку?

С помощью трехфазного прибора РЕТОМЕТР-М2 можно легко определить чередование фаз, измерив значения фазных напряжений или их симметричных составляющих. Для этого в приборе имеются соответствующие режимы измерений.

Чтобы выполнить проверку, достаточно подключить прибор с помощью трех проводов к соответствующим выводам проверяемых фаз (рис. 1). Стоит отметить, что это единственный режим, когда для измерения трехфазного сигнала достаточно всего три провода, в остальных используются четыре или шесть.

Чтобы удостовериться в правильности подключения, необходимо в трехфазном режиме проверить наличие напряжения на каждом входе (рис. 2). При некорректных результатах рекомендуется проверить схему соединения либо дополнительно подключить нулевой провод.

Далее в режиме измерения последовательностей определить порядок чередования фаз. При прямом чередовании наибольшее значение напряжения имеет прямая последовательность, например, на рисунке 3 Uп=57.73В. Если чередование обратное, то максимальное значение достигает напряжение Uо. Напряжение Uн не участвует в определении чередования. Наличие трех напряжений Uп, Uo и Uн свидетельствует о некорректном подключении.

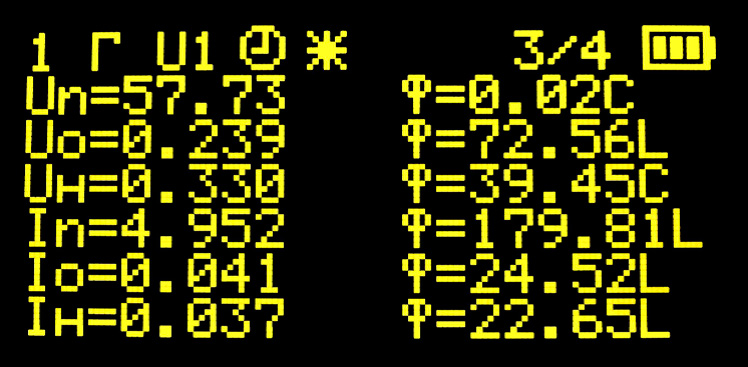

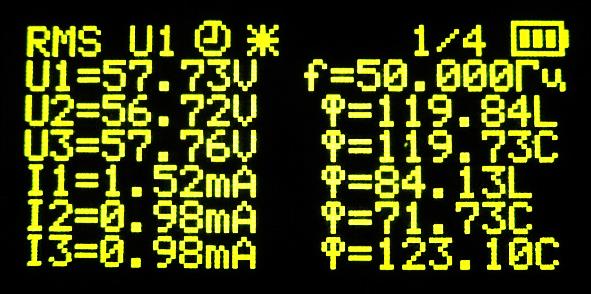

Рис. 1. Проверка чередования фаз	Рис. 2. Проверка правильности подключения	Рис. 3. Вычисление значений симметричных составляющих

Как с помощью РЕТОМЕТР-М2 выполнить проверку фазировки шин двух секций 0,4 кВ?

В приборе все измерительные каналы напряжения между собой гальванически развязаны, поэтому такая проверка выполняется быстро и безопасно.

Вход U1 подключается к фазе «А» либо к линейному напряжению «AB» первой секции шин, а вход U3 – к фазе «А» либо к линейному напряжению «АВ» второй секции шин (рис. 4). Если система фазирована правильно, то угол между напряжениями будет равен 0 (рис. 5), если концы перевернуты – 180 градусов. В случае, когда фазы в шинах перепутаны, угол равен 120 градусам (С или L).

После проверки фазы «А» необходимо проверить другие фазы аналогичным образом.

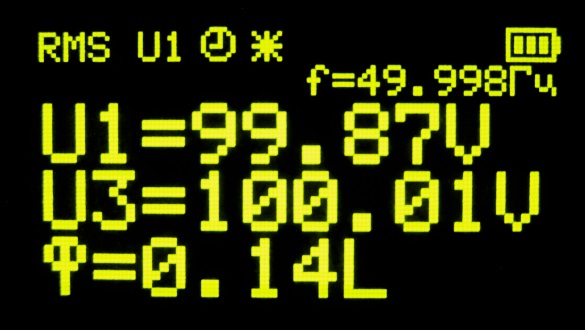

Рис. 4. Проверка фазировки шин двух секций	Рис. 5. Измерение напряжения в двух каналах и вычисление фазы между ними

Как выполнить проверку вторичной цепи трансформатора тока?

Измерение сопротивления нагрузки во вторичной цепи трансформатора тока необходимо выполнять, подав на него первичный ток от постороннего источника, либо когда трансформатор работает в штатном режиме.

Вход вольтамперфазометра U1 необходимо подключить к выводам вторичной обмотки трансформатора, а токовыми клещами I1 охватить любой отходящий провод (рис. 6). Далее в меню установить однофазный режим и выбрать расширенное отображение данных.

По измеренным значениям тока и напряжения вычисляются полное, активное и реактивное сопротивления (рис. 7).

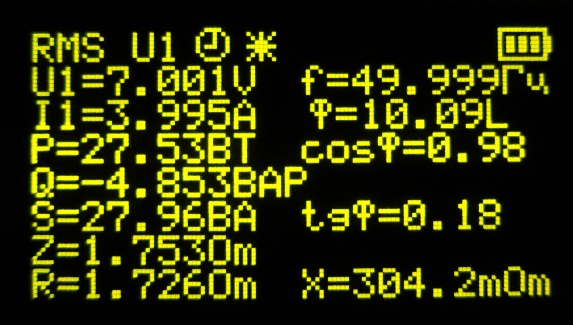

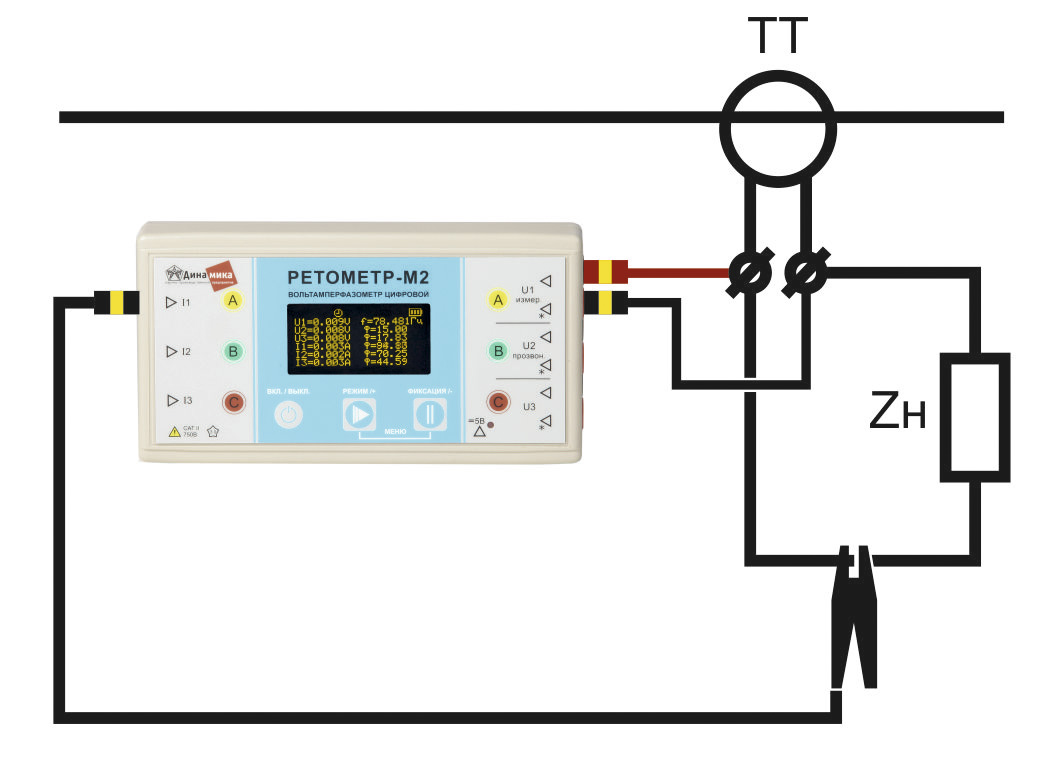

Рис. 6. Проверка вторичной цепи трансформатора тока	Рис. 7. Измерение параметров одной фазы

Как определить несимметрию трехфазной системы напряжений в цепи 0,4 кВ?

РЕТОМЕТР-М2 имеет широкий диапазон измерения напряжения, до 750 В на фазу, благодаря чему прибор можно непосредственно использовать для измерений в сетях 0,4 кВ.

Показателями несимметрии трехфазной системы напряжений являются коэффициенты несимметрии по обратной (Ко) и нулевой (Кн) последовательности, которые рассчитываются как отношение действующего значения напряжения соответ¬ственно обратной и нулевой последовательности к действующему значению напряжения прямой последовательности.

РЕТОМЕТР-М2 автоматически вычисляет значения этих коэффициентов в режиме измерения симметричных составляющих (рис. 9).

При измерении коэффициентов несимметрии напряжений используется только четырехпроводная схема подключения (рис. 8).

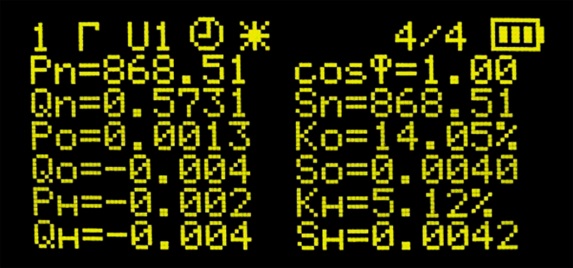

Рис. 8. Определение несимметрии напряжений в цепи 0,4 кВ	Рис. 9. Измерение коэффициентов Ко=14% и Кн=5%

Можно ли с помощью РЕТОМЕТР-М2 проводить измерения общей мощности потребления в многоквартирном доме?

Да, можно, но при условии, что в электрощите используются понижающие трансформаторы тока (рис. 10). Для измерения потребляемой мощности необходимо выбрать трехфазный режим работы РЕТОМЕТР-М2 и переключить его в режим измерения трехфазной мощности, где вычисляется активная, реактивная, полная мощность каждой фазы и коэффициент мощности. Общая активная мощность ΣP определяется как суммарная мощность трех фаз (рис. 11). Полученное значение необходимо умножить на коэффициент трансформации ТТ.

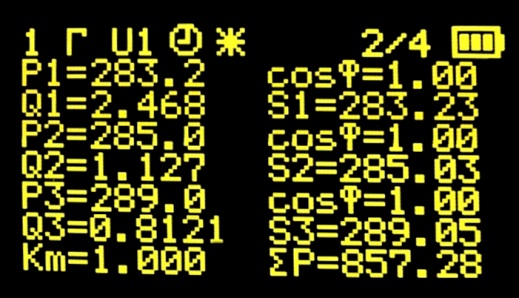

Рис. 10. Измерение общей мощности потребления	Рис. 11. Снятие полной векторной диаграммы трехфазной цепи

Зачем в РЕТОМЕТР-М2 добавлена возможность проведения измерений на различных гармониках?

В связи с широким распространением устройств, использующих в своей схеме тиристоры, генерирующие в сеть гармоники, в электросетях появилось большое количество возмущений и искажений, приводящих к сбоям производственного оборудования и к неправильному учету потребленной или произведенной энергии. Основными источниками гармоник являются частотные приводы и устройства плавного пуска двигателя, дуговая сварка, трансформаторы и т.д.

Гармоники, генерируемые источниками, не остаются в данной системе, а проявляются в соседних связанных электросетях и могут приводить к катастрофическим последствиям, вызывая перегрев и выход из строя силовых трансформаторов, увеличение тока или перегрузку корректирующих конденсаторов, шум и сбои в работе систем контроля, перегрузку вращающихся устройств, ошибки срабатывания автоматических выключателей и ошибки в коммуникационном оборудовании, большой ток в нейтрали, изменение напряжения в фазах и т.д.

С целью предотвращения роста уровня нелинейных искажений в сети, поглощения (тепловыделения) гармоник, а также для рационального использования электроэнергии, необходимо использовать специальные измерительные приборы, имеющие фильтры гармоник.

Любую периодическую кривую тока или напряжения можно разложить на основную синусоиду (50 Гц) и сумму определенного количества частот кратных 50 Гц. Наибольшее значение имеют нечетные гармоники, так уровни влияния 3, 5, 7, 8, 9 в сумме могут превышать 10% от 1-й гармоники. Другие гармоники имеют гораздо меньшее влияние.

Помимо измерений параметров сигнала на основной частоте, обновленный РЕТОМЕТР-М2 проводит полный комплекс измерений на 3 (150 Гц), 5 (250 Гц), 7 (350 Гц), 9-й (450 Гц) гармониках (рис. 12). С включенным фильтром на выбранной частоте прибор измеряет действующее значение тока, напряжения, фазы, вычисляет параметры мощности и сопротивления. Следовательно, с помощью РЕТОМЕТР-М2 можно достаточно легко обнаружить источники помех, измерить уровень вносимых искажений без применения дорогостоящих устройств анализа сети.

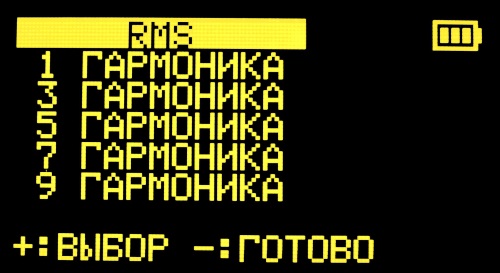

Рис. 12. Выбор метода измерения: среднеквадратичный (RMS) либо с использованием фильтра гармоник

Таким образом, новые возможности РЕТОМЕТР-М2 позволили специалистам расширить круг задач по проведению различных измерений.
