Для проверки простых устройств РЗА и первичного электрооборудования - РЕТОМ-25

Одно из основных достоинств нового устройства РЕТОМ-25 (рис. 1) – его вес всего в 19 кг [1]. Устройство почти в 2 раза легче, чем первое поколение приборов РЕТОМ-21, но при этом полностью сохраняет все его функциональные свойства: Источник 1 оперативного питания, электронный Источник 2 с возможностью регулирования уровня частоты и фазы сигнала, а также Источник 3, отличающийся большой выходной мощностью. Изменения коснулись лишь последнего Источника: вдвое уменьшена мощность, которая теперь составляет 1000 ВА в длительном режиме и 1400 ВА – в импульсном, а максимальные выходные напряжения и ток – 250 В и 150 А соответственно. Этих параметров вполне достаточно для проверки современного микропроцессорного оборудования.

Рис. 1. Устройство РЕТОМ-25

Стоит отметить, что изменение параметров Источника 3 никак не сказывается на его функциональных возможностях, поскольку прибор может совместно работать без потери мощности (в сравнении с РЕТОМ-21) с дополнительными блоками: нагрузочным трансформатором РЕТ-3000 и трансформаторным блоком РЕТ-ВАХ-2000 (рис. 2). Таким образом, комплекс способен выдавать первичный ток до 3,5 кА для проверки автоматических выключателей, оценки коэффициента трансформации ТТ, прогрузки защиты первичным током, а также первичное напряжение до 2 кВ для снятия ВАХ ТТ, оценки коэффициента трансформации ТН и других испытаний.

Рис. 2. Совместная работа РЕТОМ-25 и блока РЕТ-ВАХ-2000

Также сохранены все возможности, предоставляемые программным обеспечением для внешнего управления РЕТОМ-25 с помощью компьютера, что позволяет автоматизировать проверки большинства типов реле (реле тока, реле напряжения, реле мощности, реле частоты), снятие вольт-амперных характеристик и размагничивание измерительных трансформаторов тока.

Для измерения активного сопротивления обмоток силовых и измерительных трансформаторов - микроомметр РЕТ-МОМ.2

Микроомметр РЕТ-МОМ выпускается с 2007 года и зарекомендовал себя в качестве удобного прибора для проверки, как активного сопротивления силовых трансформаторов, так и переходного сопротивления большим током.

В этом году был представлен новый микроомметр РЕТ-МОМ.2 (рис. 3), который полностью отвечает всем требованиям к проверочным устройствам такого типа.

РЕТ-МОМ.2 предназначен для измерения активного сопротивления обмоток трансформаторов любой мощности, что было подтверждено многочисленными испытаниями трансформаторов мощностью свыше 250 МВА на различных энергообъектах: Чебоксарской ГЭС, Тольяттинском трансформаторе, Электрозаводе, Буинских ЭС, Мариэнерго и многих других (рис. 4).

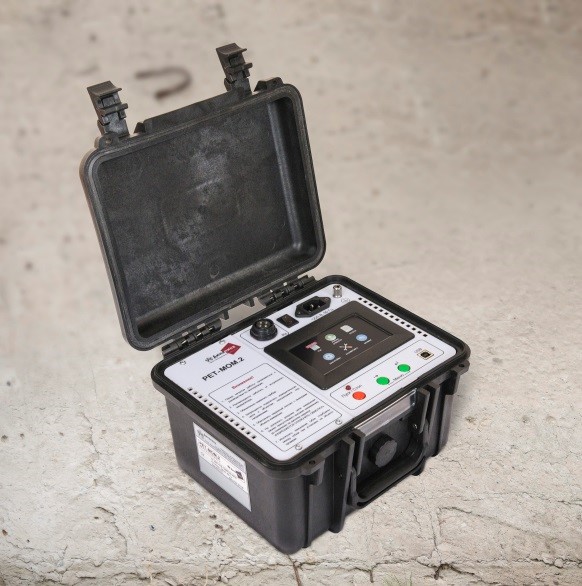

Рис. 3. Микроомметр РЕТ-МОМ.2

РЕТ-МОМ.2 позволяет работать как от сетевого напряжения, так и от встроенного аккумулятора, что крайне важно при работе с силовыми трансформаторами, поскольку зачастую использовать питание 220 В не представляется возможным. Ёмкость аккумулятора обеспечивает до 500 измерений током до 10 А [2]. Максимальный ток устройства составляет 10 А, что вполне достаточно для измерения активного сопротивления обмоток трансформаторов.

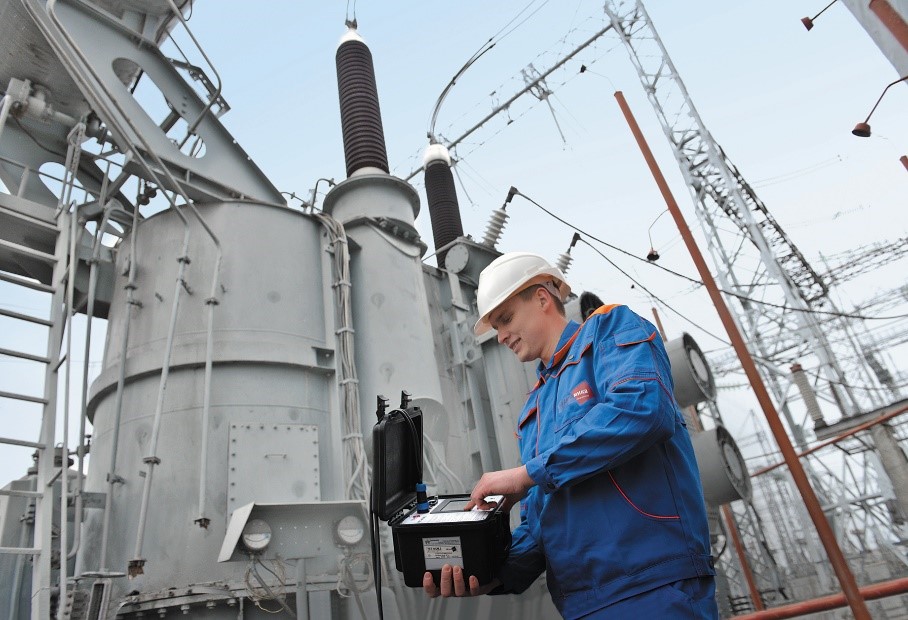

Рис. 4. Измерение сопротивления обмоток АТ 500/220 кВ с помощью РЕТ-МОМ.2

Отличительной особенностью данного прибора является его высокая точность – 0,1% относительной погрешности. Диапазон измерений составляет от 10 мкОм до 500 Ом. Малое значение нижней границы диапазона позволяет проверять низкоомные обмотки силовых трансформаторов, установленных на станциях и предназначенных для повышения напряжения с генератора.

РЕТ-МОМ.2 имеет встроенную защиту от дуги и перенапряжения, возникающих при непредвиденном отсоединении кабелей от проверяемого объекта. Все измерения проводятся в автоматическом режиме и завершаются процедурой «отбора энергии» у трансформатора для безопасного отключения установки от объекта или переключения к другим выводам. В приборе также реализован режим проверки устройства РПН, когда процедура «отбора энергии» при каждом измерении не происходит автоматически, а испытатель самостоятельно её инициирует по окончании проверки сопротивлений на всех ступенях РПН, что значительно упрощает процесс снятия характеристик. Встроенная память прибора позволяет хранить до 800 измерений.

Особое внимание было уделено формированию комплекта аксессуаров. Большая работа проведена по подбору универсальных и оптимальных соединительных зажимов и поиску оптимальной длины измерительных проводов. В настоящий момент применяются зажимы в виде струбцин с длиной кабеля 7 м и удлинителем (8 м), что позволяет работать с земли на большей части силовых трансформаторов. Соединительные струбцины специально разрабатывались для возможности закрепления, как на плоские, так и на круглые вывода трансформатора, а форма губок выбрана оптимальной для надежного электрического контакта с выводом трансформатора и надежной фиксации во избежание отсоединения струбцин от выводов под весом измерительных кабелей.

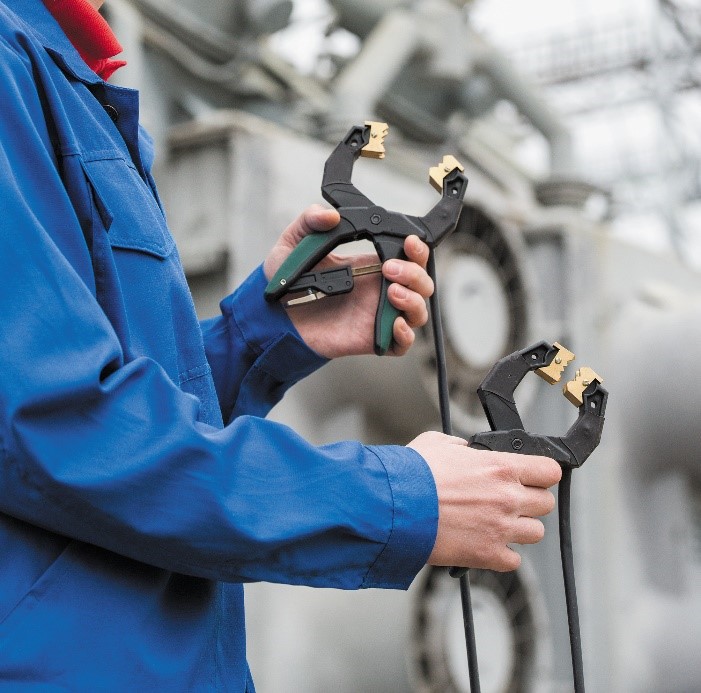

Рис. 5. Соединительные струбцины РЕТ-МОМ.2

ЗАКЛЮЧЕНИЕ

Новые испытательные устройства разработки и производства НПП «Динамика» создавались в соответствии с требованиями к проверке электрооборудования и основными пожеланиями пользователей: была повышена точность, улучшены весогабаритные показатели, реализованы новые методы управления с применением цветного сенсорного дисплея (РЕТ-МОМ.2) и внешних управляющих устройств (РЕТОМ-25).

Все это делает новинки серии РЕТОМ еще более удобными в эксплуатации и расширяет их функциональные возможности.

ЛИТЕРАТУРА

  1. Руководство по эксплуатации "Устройство измерительное параметров релейной защиты РЕТОМ-25".
  2. Руководство по эксплуатации "Микроомметр РЕТ-МОМ.2"
