Проверка трансформаторов тока с использованием комплекса РЕТОМ-21

Построение ВАХ трансформаторов тока

Построение вольт-амперной характеристики (ВАХ) является одним из важных этапов проверки трансформаторов тока (ТТ). Вольт-амперная характеристика представляет собой зависимость напряжения одной из вторичных обмоток от намагничивающего тока со стороны этой же или другой обмотки при XX на первичной обмотке ТТ (рисунок 1). Снятие ВАХ производится в пределах от нуля до нескольких кратностей тока начала насыщения магнитопровода трансформатора, при этом напряжение  на вторичной обмотке не должно превышать  1800 В во избежание повреждений её изоляции. Снятая характеристика сопоставляется с типовой характеристикой намагничивания или с характеристиками намагничивания исправных ТТ, однотипных с проверяемым, чаще всего с характеристиками ТТ других фаз того же присоединения.

Основная задача построения ВАХ – определение передаточной характеристики ТТ, которая позволяет вычислить максимально допустимую нагрузку, подключаемую к вторичной обмотке трансформатора. При насыщении магнитопровода ТТ происходит значительное изменение формы сигнала, что может привести к большим погрешностям коэффициента передачи, при этом, чем выше ток, тем больше погрешность. Поэтому при расчете уставок устройств РЗиА, подключаемых к ТТ, необходимо знать, когда трансформатор работает на линейном участке ВАХ (участок a-b Рисунок 1), а когда – на участке, отклонение которого от линейного превышает 10%  (участок b-c на рисунке 1) в момент наступления насыщения магнитопровода. На последнем участке ВАХ работа трансформатора не рекомендуется. Таким образом, максимальная нагрузка, подключаемая к вторичной обмотке ТТ, рассчитывается исходя из того, что трансформатор должен работать на линейном участке ВАХ.

Рис. 1. Типовая вольт-амперная характеристика ТТ

При снятии вольт-амперной характеристики  может быть выявлено наличие короткозамкнутых витков – одного из наиболее распространенных повреждений ТТ. Данный тип повреждения можно выявить по резкому снижению ВАХ и изменению ее крутизны. Необходимо отметить, что при проведении других проверок, например проверки коэффициента трансформации, это не обнаруживается.

Следует выделить ряд требований, предъявляемых к испытательному оборудованию, применяемому для построения ВАХ трансформаторов:

1. Источник напряжения должен обладать высокой мощностью.

Очевидно, что чем мощнее источник напряжения при снятии характеристики, тем  стабильнее синусоидальность напряжения и достовернее результаты.

В приборе РЕТОМ-21 применяется мощный источник напряжения U3, способный выдавать напряжение до 500 В мощностью до 3 кВА. При помощи данного источника можно проверять ТТ на напряжения от 0.4 до 35 кВ с напряжением насыщения магнитопровода до 500 В. Регулирование источника осуществляется при помощи ЛАТРа, выполненного из высококачественных материалов, что позволяет получать минимально возможные искажения формы сигнала.

В 2010 году научно-производственное предприятие «Динамика» начало серийный выпуск блока РЕТ-ВАХ-2000, который пришел на смену ранее производимому блоку РЕТ-ВАХ. Новый блок значительно расширил возможности прибора РЕТОМ-21. С его помощью можно получать напряжения до 2000 В. Мощность, которую способен передавать блок составляет 2 кВА, что позволяет выдавать синусоидальный сигнал на трансформаторы тока на напряжение до 750 кВ. При этом необходимо учитывать, что собственное насыщение внутреннего трансформатора блока РЕТ-ВАХ-2000 происходит при напряжении 2100 В. Это означает, что на всем рабочем диапазоне напряжений блока не происходит искажения выходного сигнала. Данная особенность РЕТ-ВАХ-2000 исключает возникновение дополнительных погрешностей при построении ВАХ.

Пример схемы подключения трансформатора тока к блоку РЕТ-ВАХ-2000 показан на рисунке 2.

Рис. 2. Схема подключения трансформатора тока к комплексу РЕТОМ-21

2. Измеритель должен реагировать на среднеквадратичные значения тока и напряжения.

При снятии ВАХ в области насыщения магнитопровода трансформатора форма сигнала напряжения и тока искажается. Если в таких условиях в качестве измерителя использовать прибор, реагирующий на средневыпрямленное значение входных параметров, вольт-амперная характеристика оказывается завышенной из-за влияния формы сигнала на точность показаний. Приборы, реагирующие на среднеквадратичные значения (True RMS) лишены подобных недостатков.

В приборе РЕТОМ-21 имеется возможность измерения среднеквадратичного (True RMS), средневыпрямленного и амплитудного значений токов и напряжений. Это позволяет строить ВАХ трансформаторов без дополнительных погрешностей, которые могут возникнуть из-за несинусоидальности измеряемого параметра.

В приборе предусмотрена  возможность пересчета токов и напряжений с учетом коэффициента трансформации блока РЕТ-ВАХ-2000, что позволяет отображать на экране измерителя реальные напряжение и ток, подаваемые на обмотку трансформатора.

3. Снятие ВАХ не должно влиять на дальнейшую работу ТТ.

Если при снятии ВАХ ТТ прекратить подачу напряжения в точке синусоиды, отличной от нуля (рисунок 3), то на магнитопроводе трансформатора может появиться остаточное намагничивание.

Рис. 3. Некорректное отключение источника напряжения

Наличие остаточного намагничивания (точка 1 на рисунке 4) может привести к некорректной работе трансформатора при последующей подаче тока.

Рис. 4. Петля гистерезиса магнитопровода ТТ

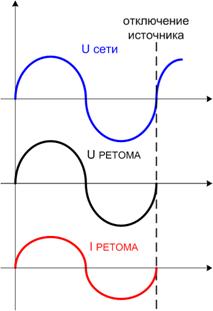

Выдача сигналов в приборе РЕТОМ-21 построена таким образом, что источник напряжения прибора РЕТОМ-21 отключается при переходе через ноль синусоиды входного напряжения (рисунок 5), что в свою очередь исключает возможность появления остаточного намагничивания.

Рис. 5. Корректное отключение источника

Определение однополярных выводов первичной и вторичной обмоток

Прибор РЕТОМ-21  можно использовать для определения полярности обмоток трансформатора. В начале проверки необходимо собрать схему, изображенную на рисунке 6.

Рис. 6. Схема подключения ТТ к прибору РЕТОМ-21 для определения полярности обмоток.

На первичную обмотку трансформатора подается ток с источника I5, вторичная обмотка подключается к встроенному в прибор внешнему амперметру. С помощью фазометра определяется угол между токами первичной и вторичной обмоток. Если угол между двумя этими токами близок к нулю, то выбраны однополярные обмотки, если угол близок к 180 градусам – разнополярные. Для проверки полярности обмоток небольших ТТ также можно использовать  вольтамперфазометр  РЕТОМЕТР-М2.

Проверка коэффициента трансформации ТТ

В зависимости от класса трансформатора измерение коэффициента трансформации может проводиться либо с использованием выхода U5 (максимальный ток до 750 А) прибора РЕТОМ-21 (рисунок 8)

Рис. 8. Схема подключения ТТ к выходу U5 для проверки коэффициента трансформации

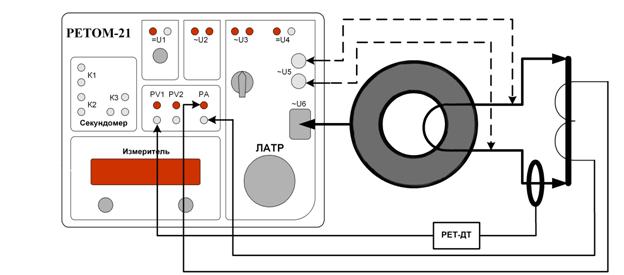

либо с помощью трансформатора тока РЕТ-3000, подключенного к источнику U6 (рисунок 9). В этом случае для измерения первичного тока используется блок РЕТ-ДТ, способный измерять токи до 30 кА.

Рис. 9. Схема подключения ТТ  для проверки коэффициента трансформации

Испытание электрической прочности и сопротивления изоляции

Испытание электрической прочности и сопротивления изоляции можно проводить при помощи прибора РЕТОМ-6000, который выдает постоянное и переменное напряжение до 6 кВ.

В данном приборе предусмотрена возможность измерения токов утечки, омического сопротивления изоляции, а также построения ВАХ трансформаторов тока.

Таким образом, комплекс РЕТОМ-21 позволяет проводить полноценную проверку трансформаторов тока, предоставляя ряд преимуществ:

– сокращаются трудозатраты и время проведения проверок;

– возможность проверки любых ТТ;

– возможность проверки ТТ без использования дополнительных вспомогательных приборов;

– достоверность получаемых результатов.
