• Наличие РЕТОМ-ВЧ/64на складе
  • Гарантия 5 лет
  • Цена по запросу

РЕТОМ-ВЧ – уверенность в результате!

РЕТОМ-ВЧ/64 – базовый прибор комплекса РЕТОМ-ВЧ, который работая под управлением компьютера, генерирует тестовые ВЧ сигналы напряжений, аналогичные поступающим на вход ВЧ защиты и ВЧ автоматики. Прибор позволяет автоматически снимать характеристики, оформлять протоколы испытаний, архивировать их и т.д. Результаты измерений оформляются в виде графиков и таблиц, в форме стандартных протоколов.

Область применения

Автоматизированная комплексная проверка:

  • ВЧ аппаратуры каналов передачи сигналов защит (ДФЗ, ВЧ блокировки),
  • ВЧ аппаратуры противоаварийной автоматики,
  • фильтров присоединения,
  • разделительных фильтров,
  • ВЧ-заградителей,
  • ВЧ кабеля.

Основные достоинства РЕТОМ-ВЧ/64

  • включает в себя 9 приборов:
    • генератор широкополосный (генератор);
    • широкополосный измеритель (вольтметр, частотомер, анализатор спектра, осциллограф);
    • высокочастотный амперметр;
    • низкочастотный амперметр:
    • низкочастотный вольтметр;
    • миллисекундомер;
    • регистратор состояния дискретных входов и устройство управления контактными выходами;
    • генератор сигналов частотой 50 Гц и генератор сигнала постоянного уровня;
    • магазин RLC с дифференциальным трансформатором;
  • все измерительные, генераторные и вспомогательные узлы прибора работают одновременно и независимо друг от друга;
  • анализ сигналов с помощью встроенного осциллографа;
  • высокоскоростное снятие панорамы сигналов с разрешением до 1 Гц;
  • высокая помехоустойчивость и скорость передачи данных между прибором и ПК (связь осуществляется по каналу Ethernet);
  • измерение низкочастотного тока до 35 мА, высокочастотного тока до 1 А и постоянного тока до 50 мА.
  • выдача сигнала в длительном и в импульсном режимах с целью проверки антидребезга при пуске команд; проверка аппаратуры с одночастотным и двухчастотным кодированием команд;
  • встроенный силовой выход позволяет снимать характеристики манипуляции ВЧ аппаратуры РЗ (выход 0-120 В переменного напряжения) и определять напряжение включения команд ВЧ аппаратуры ПА (выход 0-250 В постоянного напряжения);
  • интуитивно понятное программное обеспечение позволяет проводить тестирование, как в ручном режиме, так и автоматизировать процессы снятия АЧХ, АХ, панорамы сигналов, осциллографирования, проверки ВЧ оборудования обработки и присоединения, аппаратуры РЗиПА;
  • дополнительные блоки ВЧА-75М, ВЧР-64, ВЧТ-25М расширяют функциональные возможности прибора РЕТОМ-ВЧ/64;
  • удобная транспортировка благодаря пластиковому корпусу, компактным размерам и малому весу.

Комплект аксессуаров

Кабели коаксиальные

Кабели общего назначения

Кабели питания и заземления

Патч-кабели

Адаптеры, переходники, "крокодилы", штекеры, изоляторы

Набор отверток

Комплект поставки

  • устройство РЕТОМ-ВЧ/64;
  • программное обеспечение «Виртуальная ВЧ-лаборатория», состоящее из следующих модулей:
    • ручное управление
    • измерение АЧХ
    • снятие панорамы сигналов
    • осциллограф
    • измерение АХ
    • проверка ВЧ-заградителя
    • проверка фильтра присоединения
  • комплект аксессуаров
  • сопроводительная документация

По желанию заказчика в комплект поставки дополнительно могут быть включены:

  • тестер высокочастотный ВЧТ-25М,
  • магазин RC ВЧР-64,
  • магазин затуханий ВЧА-75М,
  • специальные программы:
    • проверка высокочастотного поста ПВЗ-90М
    • проверка высокочастотного поста ПВЗУ-Е
    • проверка высокочастотного поста ПВЗЛ
    • проверка устройств противоаварийной автоматики АНКА-АВПА
    • проверка устройств противоаварийной автоматики АКА-16 «Кедр»
    • проверка устройств противоаварийной автоматики АКА-32 «Кедр»
    • проверка устройств противоаварийной автоматики УПК-Ц
  • ноутбук,
  • принтер.

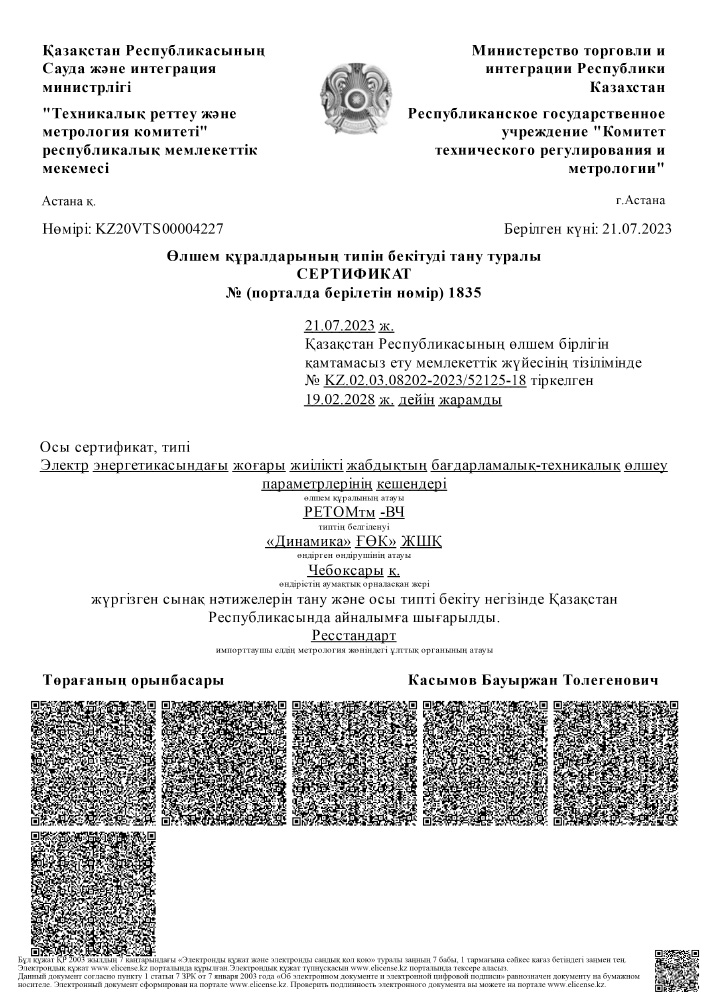

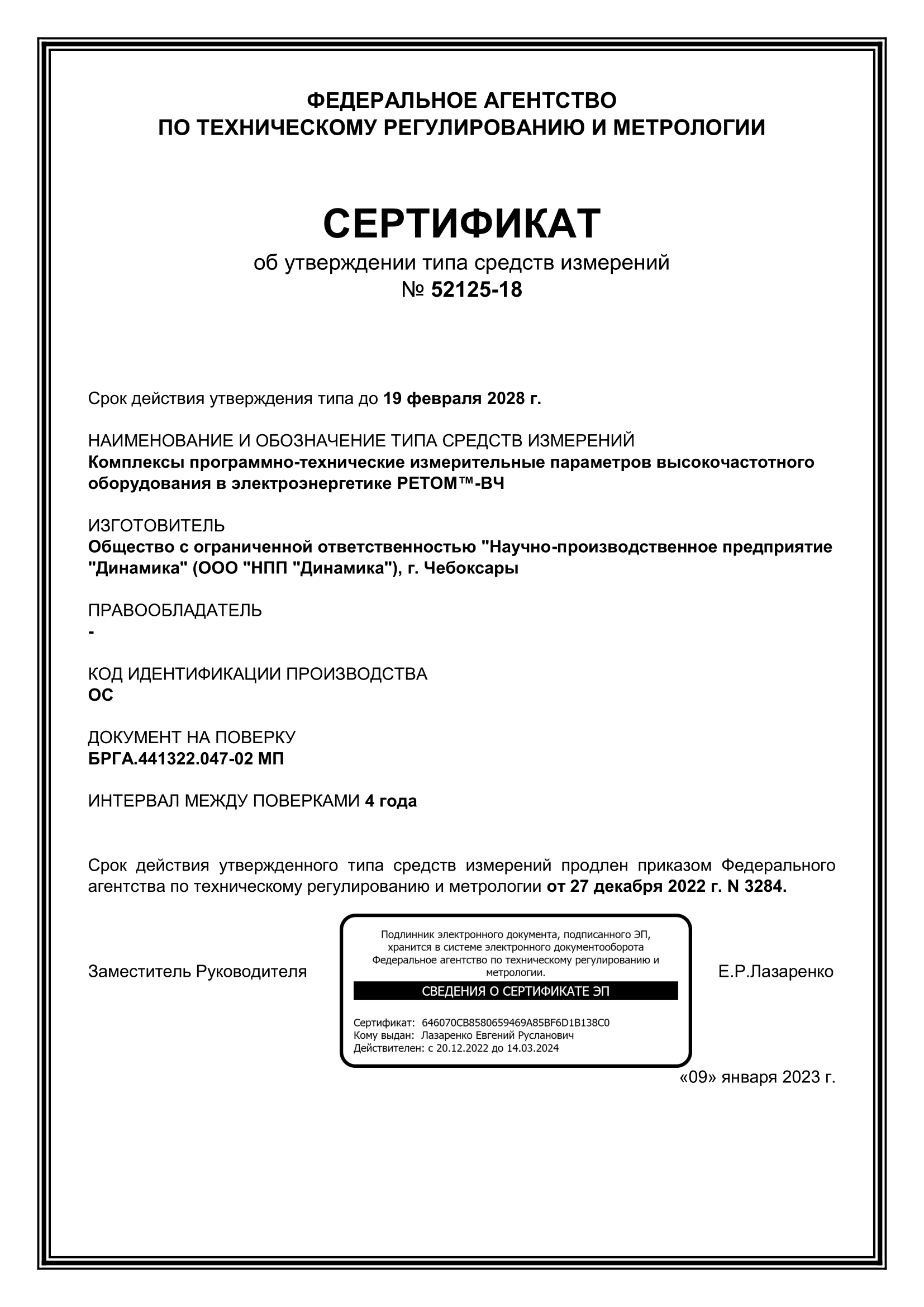

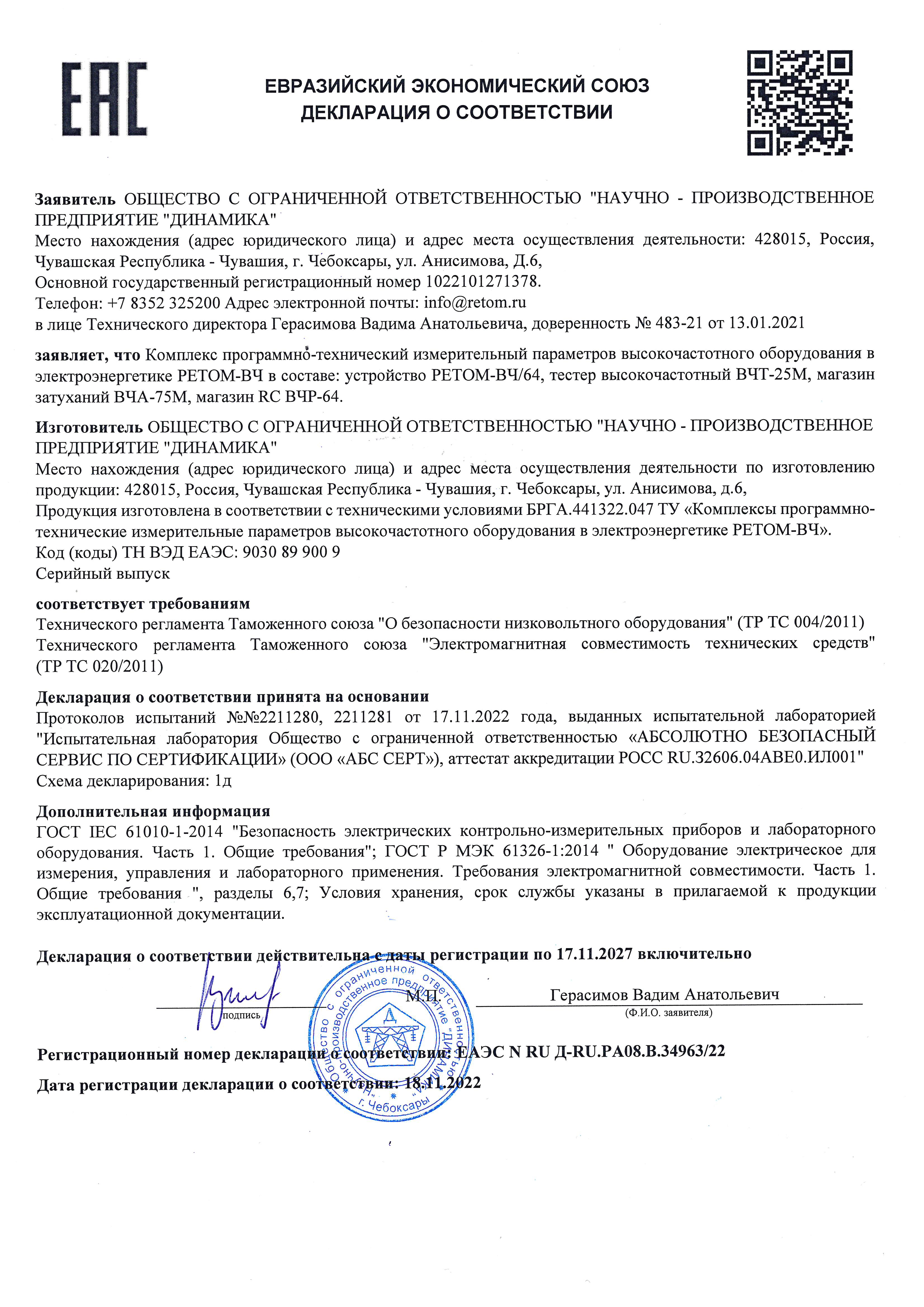

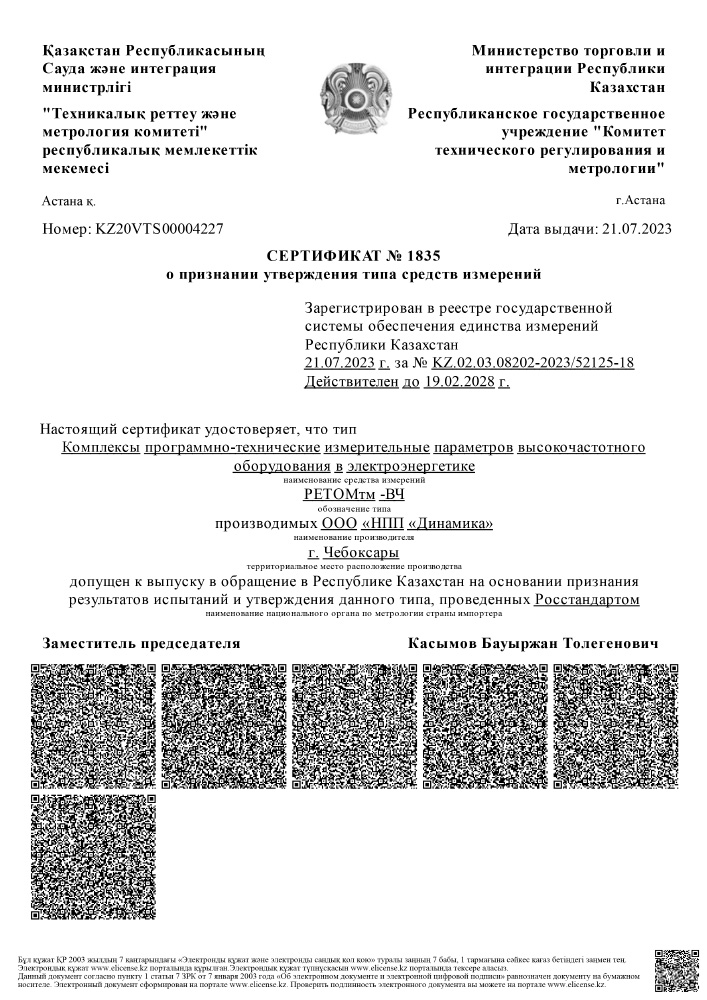

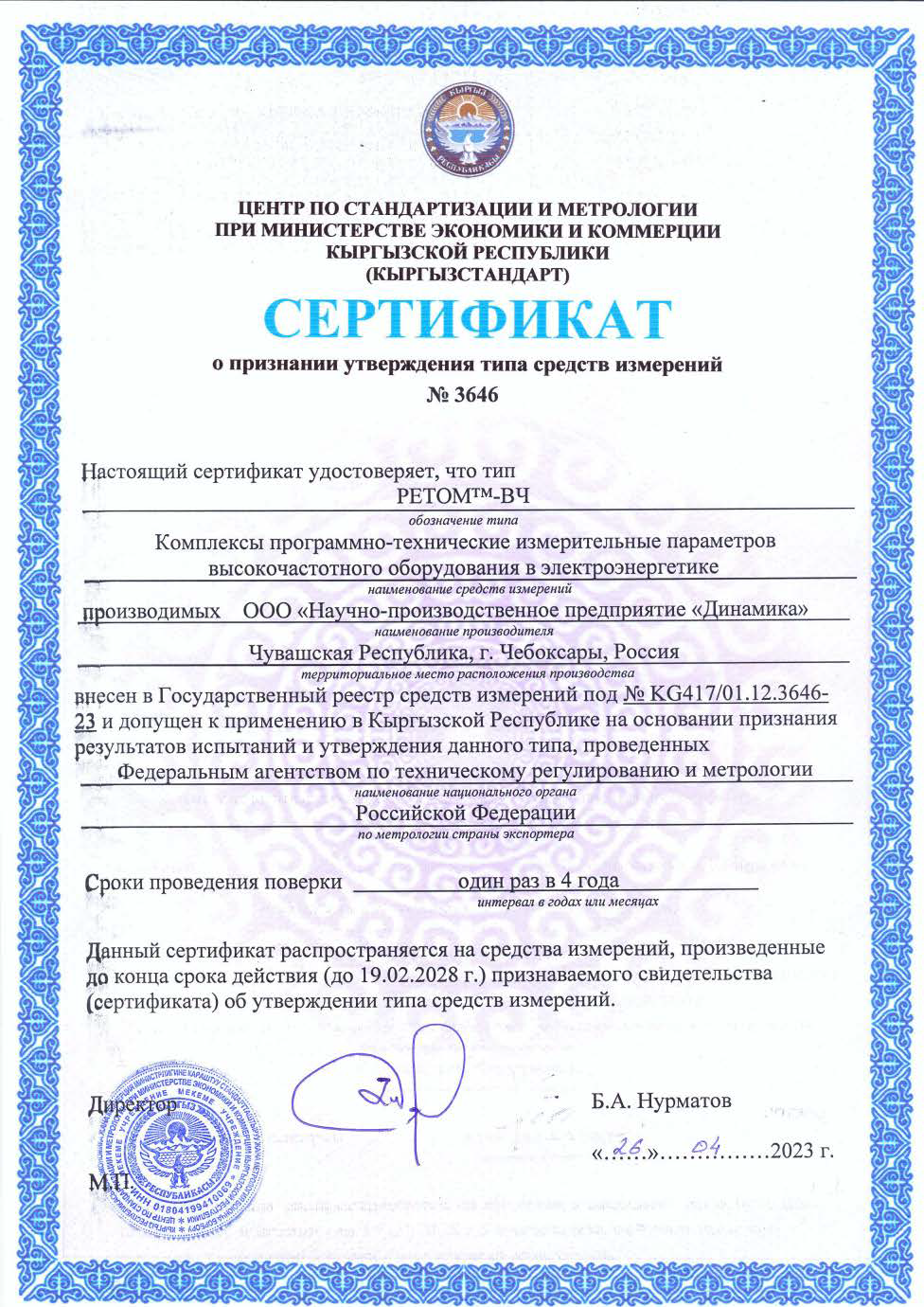

Сертификаты

Испытательный прибор РЕТОМ-ВЧ/64 внесен в реестры средств измерений России, республик Беларусь и Казахстан.

Гарантия

На испытательный прибор РЕТОМ-ВЧ/64 предоставляется гарантия 5 лет со дня поставки.

Выход 1

Тип выхода
несимметричный
Рабочий диапазон воспроизведения частоты сигнала, Гц
40...1200000
Диапазон воспроизведения напряжения переменного тока, В
0...6
Диапазон установки уровня сигнала переменного тока (нагрузка 75 Ом), дБм
-33...+27
Внутреннее сопротивление (Rген), Ом
0, 75, 600
Затухание несогласованности выхода, до 1,2 МГц, дБ, не менее
45
Пределы допускаемой основной относительной погрешности выходного сопротивления (нагрузка 75, 600 Ом), %, не более
±1
Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Rген=75(600) Ом, дБ, не более
-60
дБм - абсолютный уровень дБ по мощности относительно базиса 1мВт

Выход 2

Тип выхода
симметричный
Частота воспроизведения сигнала, Гц
50
Диапазон воспроизведения напряжения переменного тока, В
0...120
Максимальная выходная мощность, Вт, не менее
5
Коэффициент нелинейных искажений, %, не более
2

Вход Uнч

Тип выхода
симметричный
Номинальный диапазон частоты сигнала, Гц
0...4000
Диапазон измерения напряжения переменного и постоянного тока, В
0...300
Диапазон измерения уровня сигнала переменного тока, дБн
-28...+52
Входное сопротивление вольтметра, кОм, не менее
1000
дБн - абсолютный уровень дБ по напряжению относительно базиса 0,775 В.

Вход Iнч

Номинальная чатота сигнала, Гц
50
Диапазон измерения силы переменного тока, мА
0...30
Диапазон измерения силы постоянного тока, мА
0...50
Входное сопротивление амперметра, Ом, не более
1

Вход Iвч

Номинальный диапазон частоты сигнала, кГц
24...1000
Диапазон измерения силы переменного тока, А
0...1
Входное сопротивление амперметра, Ом, не более
1
Затухание асимметрии входа тока, до 1,2 МГц, дБ, не менее/span>
45

Вход 1

Тип выхода
несимметричный
Рабочий диапазон измерения частоты сигнала, Гц
40...1200000
Диапазон измерения напряжения переменного тока, В
0...100
Диапазон измерения уровня сигнала переменного тока (нагрузка 75 Ом), дБм
-29...+51
Входной импеданс вольтметра
50 кОм // 75 Ом // 600 Ом //
дБм - абсолютный уровень дБ по мощности относительно базиса 1мВт. При подключении через кабель КВ 75-03 (входит в комплект поставки) - входная емкость 100пФ

Магазин RLC

Магазин R1

Номинальные значения сопротивления R1 мощностью 1 Вт, Ом
10, 15, 20, 50, 100, 150
Номинальный диапазон частоты, кГц
0...1000
Магазин R2

Номинальные значения сопротивления R2 мощностью 30 Вт, Ом
75, 240, 280, 310, 330, 450
Номинальный диапазон частоты, кГц
0...1000
Магазин С1

Номинальные значения емкости эквивалентов конденсатора связи рабочим напряжением 100 В, нФ
2,2; 3,2; 4,4; 4,65; 6,4; 7
Номинальный диапазон частоты, кГц
0,2...1000
Магазин L1
nbsp;
номинальные значения индуктивности, мГн
0,25; 0,5; 0,6; 1,0; 1,2; 2,0
Наибольший допустимый ток, А
0,5
Номинальный диапазон частоты, кГц
0,2...1000
Дифференциальный трансформатор Т1

Коэффициенты трансформации (W35/W12; W34/W12;W45/W12)
2/1/1
Наибольшее допустимое выходное напряжение, В
10
Номинальный диапазон частоты, кГц
24...1000

Миллисекундомер

Диапазон измерения, с
0,001...99
Разрешающая способность регистрации изменения состояния контактов (по времени), мс, не более
0,4

Контактные выходы

Количество
2
Коммутационная способность (не менее 50000 циклов)
=30 В/3 А; ~250 В/3 А
Сопротивление в замкнутом состоянии, Ом, не более
0,2
Сопротивление в разомкнутом состоянии, МОм, не менее
50

Дискретные входы

Количество
2
Род сигналов
"сухой" контакт, контакт под напряжением постоянного тока до 300 В, лог. сигнал ТТЛ/CMOS

Общие технические данные

Питание устройства
187...242 В; 45...65 Гц
Потребляемая мощность, ВА, не более
50
Масса устройства, кг, не более
6,3
Габаритные размеры устройства, мм, не более
415 х 175 х 335
