• Наличие РЕТОМ-30кАна складе
  • Гарантия 5 лет
  • Цена по запросу

Большой ток - большие возможности!

РЕТОМ-30кА является единственным в России комплексом, позволяющим выдавать синусоидальный ток до 30 000 А при большой величине выходной мощности, составляющей 55 000 ВА (а совместно с дополнительным блоком РЕТ-6кА – и постоянный ток до 6 000 А), при этом оставаясь достаточно мобильным и имеющим сравнительно небольшие габариты.

Область применения

  • Проверка автоматических выключателей переменного тока с электромагнитными, тепловыми и электронными расцепителями с номинальными токами до 6 300 А, а также автоматических выключателей постоянного тока с номинальным током до 3 000 А.

    Определение параметров:

    • тока срабатывания прерывателя в зоне токов КЗ;
    • времени срабатывания прерывателя в зоне токов КЗ;
    • времени срабатывания прерывателя в селективной зоне токов КЗ;
    • времени срабатывания прерывателя в зоне токов перегрузки.
  • Проверка измерительных трансформаторов тока

    Определение параметров:

    • коэффициента трансформации;
    • полярности/фазировки методом переменного тока;
    • характера нагрузки трансформатора тока.
  • Проверка устройств РЗА первичным током, позволяющая оценить целостность соединительных цепей, правильность подключения измерительных трансформаторов тока, настройки реле.

    Определение параметров:

    • тока срабатывания токовой защиты;
    • времени срабатывания токовой защиты;
    • фазировки вторичных цепей.

Основные достоинства РЕТОМ-30кА

  • выходной регулируемый однофазный синусоидальный ток до 30 000 А;
  • выходной регулируемый постоянный ток до 6000 А (при использовании блока РЕТ-6кА);
  • выходная мощность до 55 000 ВА (8 000 ВА по постоянному току);
  • выходное программно-управляемое напряжение, необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками;
  • диапазон регулируемого времени выдачи от 20 мс до непрерывного режима;
  • измерение действующего значения выдаваемого тока при времени выдачи тока от 0,1 мс до 9999 с;
  • возможность увеличения выходного напряжения до 32 В;
  • измерение внешних токов до 20 А;
  • измерение внешних напряжений до 500 В;
  • измерение времени срабатывания автоматического выключателя от 0,1 мс до 9999 с;
  • измерение фазового угла между выдаваемым и внешним токами -1800 ... +1800;
  • измерение фазового угла между внешним током и внешним напряжением -180 0 ... +1800;
  • возможность выдачи чистого синусоидального тока (при этом каждый пуск начинается с точки перехода через 0), что позволяет осуществлять проверки не только автоматических выключателей с электромагнитными расцепителями, реагирующим на действующее значение тока, но и с электронными и микропроцессорными расцепителями, которые реагируют на скорость нарастания и форму первичного тока;
  • режим предварительного кратковременного протекания номинального тока через выключатель («Предпитание») позволяет запитать схемы управления расцепителем для некоторых моделей выключателей;
  • встроенные в комплекс два амперметра и вольтметр позволяют избежать трудностей, связанных с измерением больших токов (в том числе и при малых интервалах времени) и использованием дополнительных внешних измерителей тока и напряжения, а наличие фазометра дает возможность с легкостью измерить фазовую погрешность при проверках трансформаторов;
  • интуитивно понятное меню и возможность управления с помощью одного лишь регулятора-энкодера обеспечивают удобство работы с комплексом;
  • все подключения в комплексе (как к питающей сети, так и между собой) осуществляются с помощью современных надежных силовых разъемов;
  • передвижная разборная стойка предназначена для транспортировки комплекса вместе с аксессуарами к месту проведения испытаний;
  • корпуса блоков полностью герметичны, что дает возможность пользователю транспортировать их к месту работы при любых погодных условиях;
  • надежная фиксация блоков комплекса между собой и на стойке, обеспечивает безопасность при перемещении.

Комплект поставки

  • блок регулировочный РЕТОМ-30КА,
  • блоки трансформаторные,
  • стойка передвижная СПП-30КА,
  • пульт дистанционного управления,
  • комплект аксессуаров,
  • комплект эксплуатационной документации.

По желанию заказчика дополнительно в комплект поставки может быть включен выпрямительный блок РЕТ-6кА.

Сертификаты

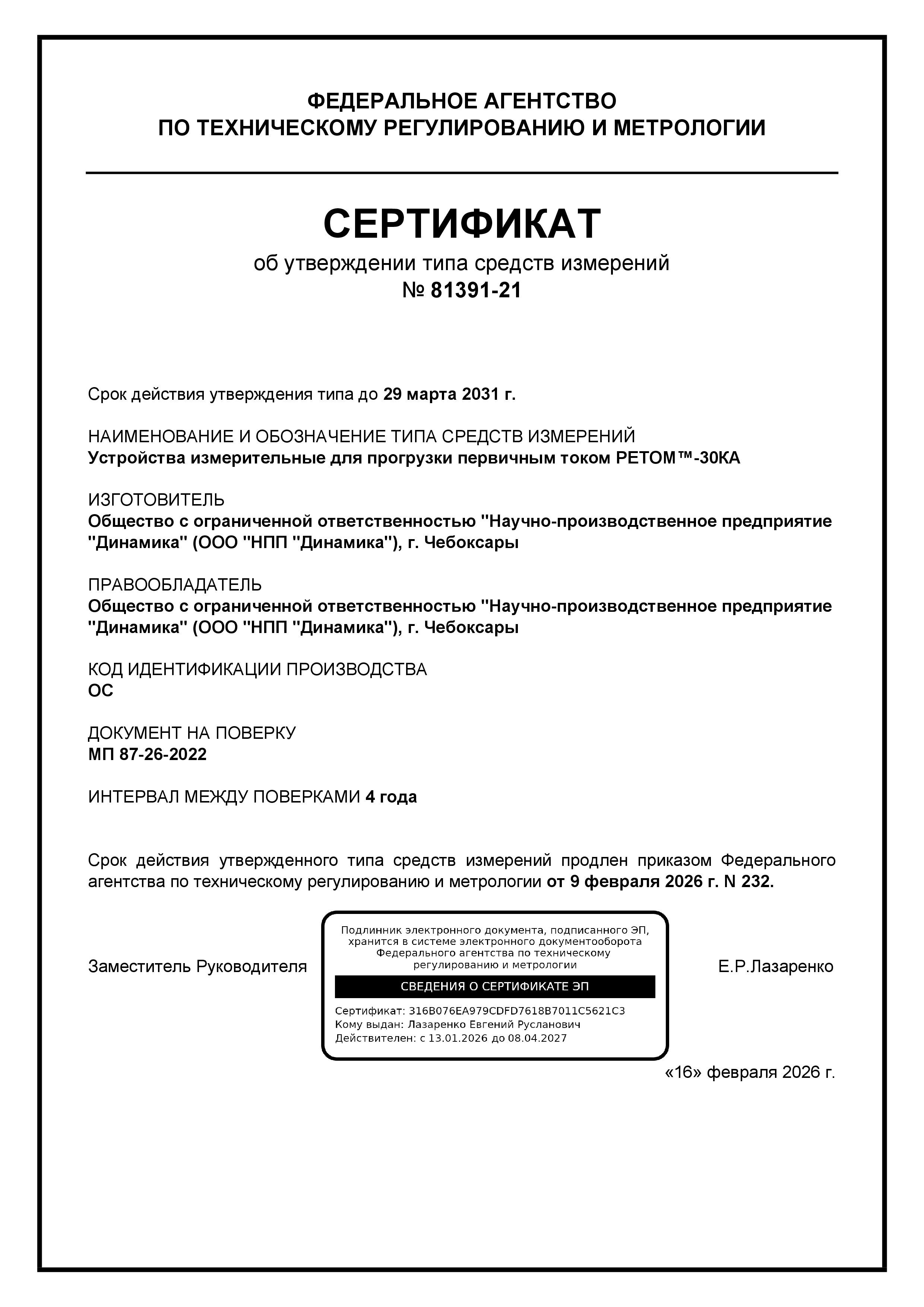

Испытательный комплекс РЕТОМ-30кА внесен в реестры средств измерений России, республик Беларусь и Казахстан.

Гарантия

На испытательный комплекс РЕТОМ-30кА предоставляется гарантия 5 лет со дня поставки.

Скачать характеристики РЕТОМ-30кА
Блок регулировочный

Диапазон регулирования выходного тока, % (от максимального значения)

2 - 100

Число ступеней «грубого» регулирования силы тока

8

Ступень «грубого» регулирования тока, % (от наибольшего значения), средняя величина

12,5%

Число ступеней «точного» регулирования силы тока

8

Ступень «точного» регулирования тока, % (от наибольшего значения), средняя величина

1,5%

Ограничение времени выдачи выходного тока

- диапазон изменения времени выдачи («квот»)

20 - 100 мс с шагом 20 мс

100 - 1000 мс с шагом 100 мс

1 - 10 с с шагом 1 с

- уставка заводская (по умолчанию), мс

100

Примечание - Значения временных интервалов квоты даны для частоты сети 50 Гц.

Защита входной цепи - выключатель автоматический с тепловым и электромагнитным расцепителем (характеристика D):
- номинальный ток, А



63

Блок выпрямительный

Род тестового тока

постоянный

Максимальное значение выходного тока, А

6000

Действующее значение пульсации тока, не более, %

5

Максимальное выходное напряжение ХХ, В

20

Максимальная выходная мощность, Вт 12000
Погрешность измерения выходного тока, не более, % 1
Габариты, мм 610х530х280

Масса, не более, кг

80

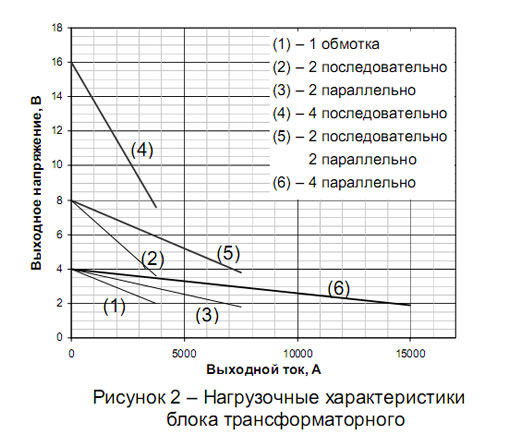

Блок трансформаторный

Включение выходных обмоток

1 обмотка

2 послед.

2 парал.

4 послед.

2 послед.
2 парал.

4 парал.

Наибольший выходной ток, А, не более

- в течение 1 ч

475

475

950

475

950

1900

- в течение 1 мин

1125

1125

2250

1125

2250

4500

- в течение 20 с

1875

1875

3750

1875

3750

7500

- в течение 0,5 с

3750

3750

7500

3750

7500

15000

Выходное напряжение холостого хода, В, не менее*

4

8

4

16

8

4

Выходная мощность, ВА, не менее*:

- в течение 1 ч

1800

3500

7100

- в течение 1 мин

3800

7500

15200

- в течение 20 с

5500

10900

22100

- в течение 0,5 с

7100

13500

28500

*Примечание - Значения выходного напряжения и мощности приведены при условии напряжения сети 380 В

Совместное использование двух блоков трансформаторных

Включение блоков

8 парал.

4 парал.
2 послед.

2 парал.
4 послед.

8 послед.

Наибольший выходной ток, А, не более

- в течение 1 ч

- в течение 1 мин

- в течение 20 с

- в течение 0,5 с



3800

9000

15000

30000



1900

4500

7500

15000



950

2250

3750

7500



475

1125

1875

3750

Выходное напряжение холостого хода, В, не менее

4

8

16

32

Выходная мощность, ВА, не менее:

- в течение 1 ч

- в течение 1 мин

- в течение 20 с

- в течение 0,5 с



14200

30200

43800

55000

Встроенный цифровой вольтметр

Род тока

переменный/постоянный

Вид измерения переменного напряжения (50 Гц)

Среднеквадратичное значение (True RMS)

Диапазоны измерений напряжения, В

0,25-2,5

св. 2,5-25

св. 25-250

св. 250-500

Выбор пределов измерений:

ручной/автоматический

Пределы допускаемой абсолютной основной погрешности измерения, В:

± (0,01Х + 0,001Хк)

Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения

Входное сопротивление вольтметра, кОм, не менее

500

Встроенный цифровой секундомер

Пределы измерений времени

999,9 мс

99,99 с

999,9 с

9999 с

Разрешающая способность

0,1 мс

0,01 с

0,1 с

1 с

Пределы допускаемой абсолютной погрешности измерения времени

± 1 мс

± 0,01 с

± 0,1 с

± 1 с

Возможность измерения временных параметров:

- время срабатывания

+

Дискретные входы:

- тип сигналов, которые воспринимаются дискретными входами

«сухой контакт»; потенциал до + 400 В

Примечание - В формулах абсолютной погрешности приняты обозначения:
ХК - конечное значение диапазона измерения; Х - измеренное значение

Измеритель первичного тока (PA1)

Род тока

переменный

Диапазон измерений тока, А

300 – 30000

Выбор пределов измерений

ручной/автоматический

Пределы допускаемой приведенной основной погрешности измерения тока, % (от предела)

1

Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения

Измеритель вторичного тока (PA2)

Род тока

переменный

Диапазоны измерений тока, А

0,2 - 2; св. 2 - 20

Пределы допускаемой абсолютной основной погрешности измерения тока, А

± (0,01X + 0,001 ХK)

Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды - не более 1 основной погрешности в рабочих условиях применения

Измеритель угла фазового сдвига

Диапазон измерения

от - 180 до + 180°

Разрешающая способность, °

0,1

Пределы допускаемой абсолютной основной погрешности
измерения угла фазового сдвига, °

± 1

Нормальные условия применения

Температура окружающего воздуха, °С

20 ± 5

Относительная влажность воздуха при 25 °С, %

от 30 до 80

Атмосферное давление, кПа

от 84 до 106,7

Питание установки:

- частота однофазной сети, Гц

50 ± 1

- напряжение сети, В

380 ± 38

Рабочие условия применения

Диапазон рабочих температур, °С

от - 20 до + 50

Относительная влажность воздуха при 25 °С, %, не более

80

Высота над уровнем моря, м, не более

1000

Диапазон температур хранения, °С

от - 35 до + 55

Группа условий эксплуатации по ГОСТ 17516.1-90

М23

Питание установки:

- частота однофазной сети, Гц

45 - 65

- напряжение сети, В

380 ± 38

Потребляемый ток, А, не более

340

Общие технические данные

Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96:

- блоков установки

- входных/выходных клемм

IP20

IP00

Требования безопасности по ГОСТ Р 51350-99:

- класс оборудования

- изоляция

- категория монтажа (категория перенапряжения)

- степень загрязнения микросреды

I

основная

CAT II

2

Испытательное напряжение электрической прочности изоляции *, В:

- цепей сетевого питания относительно корпуса

2200

- входа «PV1» относительно цепей сетевого питания /корпуса

2200/2200

- входа «РА2» относительно цепей сетевого питания /корпуса

2200/500

- входа «PV1» относительно входа «РА2»

2200

- входов «К1», «К2» секундомера относительно цепей сетевого питания /корпуса и относительно друг друга

2200/2200

- цепей (выходов) вторичных обмоток относительно цепей

сетевого питания /корпуса и относительно друг друга

2200/500

Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями установки, МОм, не менее

20

Требования по ЭМС в соответствии с ГОСТ Р 51522-99:

- класс оборудования

А

Масса установки (со стойкой и кабелями), кг

170

Масса блока регулировочного, кг, не более

30

Масса блока трансформаторного, кг, не более

45

Масса ЗИП, кг, не более

30

Габаритные размеры блока регулировочного, мм, не более

540 x 385 x 240

Габаритные размеры блока трансформаторного, мм, не более

540 x 360 x 240

Габариты установки (со стойкой)

1020 х 870 х 540

* Напряжение переменного тока, частота 50 Гц

Примечание - В формулах абсолютной погрешности приняты обозначения:
ХК - конечное значение предела измерения;
Х - измеренное значение

Блок выпрямительный РЕТ-6кА

Выпрямительный блок (БВ) работает совместно с комплексом РЕТОМ-30кА и предназначен для выдачи постоянного тока до 6000 А.

БВ удобно закрепляется на передвижной разборной стойке РЕТОМ-30кА, таким образом, комплекс легко перемещается на место проведения работ.

Область применения

  • проверки автоматических выключателей постоянного тока до 6000 А;

  • измерение времени срабатывания выключателей;

  • измерение переходного сопротивления соединений;

  • проверка оборудования тяговых подстанций ж/д, метрополитена, трамвайного и троллейбусного транспорта;

  • проверка оборудования питания собственных нужд;

  • проверка систем защит постоянным током.

Совместная работа испытательного комплекса РЕТОМ-30кА и дополнительного блока БВ позволяет пользователю провести весь спектр испытаний повышенным током до 30 кА переменного и до 6 кА постоянного.

Внимание! Стандартный комплект поставки комплекса РЕТОМ-30кА не включает в себя блок РЕТ-6кА. Блок необходимо заказывать отдельно.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра

Значение

Род выходного тока

постоянный

Действующее значение пульсаций выходного тока, % (от значения выходного тока), не более*

5

Максимальный выходной ток, А



- в течение 1 ч

750

- в течение 1 мин

1500

- в течение 20 с

3000

- в течение 1 с

6000

Выходное напряжение холостого хода, В, не менее

10

Выходная мощность, В × А, не менее**



- при выходном токе 750 А

6000

- при выходном токе 1500 А

10000

- при выходном токе  3000 А

13000

- при выходном токе  6000 А

8000



* В диапазоне значений выходного тока от 1 до 4 кА

** Значения выходной мощности приведены при условии напряжения сети 380 В

        ИЗМЕРИТЕЛЬ ПОСТОЯННОГО ТОКА

Наименование параметра

Значение

Род тока

постоянный

Диапазон измерений тока, А

60 – 6000

Пределы допускаемой приведенной основной погрешности измерения тока, % (от предела)

1

Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С

НОРМАЛЬНЫЕ и РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ

Наименование параметра

Значение

НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ

Температура окружающего воздуха, °С

20 ± 5

Относительная влажность воздуха при 25 °С, %

от 30 до 80

Атмосферное давление, кПа

от 84 до 106,7

РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ

Диапазон рабочих температур, °С

от  - 20  до + 50

Относительная влажность воздуха при 25 °С, %, не более

80

Высота над уровнем моря, м, не более

1000

Диапазон температур хранения, °С

от  - 35  до + 55

Группа условий эксплуатации по ГОСТ 17516.1-90

М23

Потребляемый ток РЕТОМ-30КА при использовании совместно  с блоком выпрямительным,  А, не более

300

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра

Значение

Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-96:



- блоков установки

IP20

- входных/выходных клемм

IP00

Требования безопасности по ГОСТ Р 52319-2005:



- изоляция

основная

- категория монтажа (категория перенапряжения)

CAT II

- степень загрязнения микросреды

2

Испытательное напряжение электрической прочности изоляции *, В:



токовых выводов относительно корпуса

500

Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями установки, МОм, не менее

20

Требования по ЭМС в соответствии с ГОСТ Р 51522-99:



          - класс оборудования

А

Масса блока выпрямительного, кг, не более

82

Габаритные размеры блока выпрямительного мм, не более

615 x 535 x 285

* Напряжение переменного тока,  частота 50 Гц

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

Наименование параметра

Значение

Средний срок службы, лет, не менее

6

Средняя наработка на отказ, ч, не менее

10000

Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более

6

Назначение

Стойка предназначена для работы с комплексом РЕТОМ-30КА на выезде в полевых условиях. Ее прочная конструкция и мощные колеса позволяют вам перемещать весь комплекс, как по грунтовой дороге, так и по бездорожью. Организуйте удобное рабочее место в любых условиях!

Основные параметры и размеры

Грузоподъемность, кг, не менее

200

Масса стойки, кг, не более

30

Габариты стойки в рабочем положении, мм, не более

1020 х 870 х 540

Габариты стойки в сложенном положении (без колес), мм, не более

827 х 540 х 230

Количество полок

2

Количество колес

4

Условия применения


Диапазон рабочих температур, ºС

-50 …+50

Относительная влажность воздуха при хранении, %

80 при 25 ºС

Поиск программ, документации по серийному номеру

вверх

Вход в личный кабинет

Восстановление доступа

Заказать звонок

Новое сообщение
