Испытательный комплекс нового поколения!

РЕТОМ-71 – первый испытательный комплекс серии «Калибр» в линейке РЕТОМ, ориентированный на проведение высокоточного тестирования сложных современных защит, а также метрологической поверки счетчиков электроэнергии и т.д.

Область применения

Автоматизированное комплексное тестирование и наладка устройств релейной защиты и автоматики всех поколений:

  • сложных современных устройств РЗиА,
  • электромеханических устройств РЗиА,
  • защит, имеющих до 6 каналов напряжения (с КИН, БНН),
  • цифровых устройств с поддержкой МЭК 61850,
  • высокоточных устройств автоматики и управления.

Высокоточная метрологическая поверка:

  • счетчиков электроэнергии,
  • приборов контроля качества электроэнергии.

Основные достоинства РЕТОМ-71

  • класс точности 0,1 обеспечивает проведение высокоточного тестирования устройств РЗА, а также метрологическую поверку счетчиков электроэнергии, приборов контроля качества электроэнергии и др.;
  • две трехфазные системы тока предназначены для полноценной проверки любых устройств РЗА, в том числе и дифференциальных защит.
  • Максимальный выходной ток в шестифазном режиме – 20 А,
  • в трехфазном (три канала по два источника соединены параллельно) – 40 А,
  • в однофазном (шесть источников соединены параллельно) – 120 А;
  • две трехфазные системы напряжения позволяют проверять защиты с большим количеством (до 6) каналов напряжения.
  • Максимальное выходное напряжение в шестифазном режиме – 140 В,
  • в трехфазном режиме – 140 В,
  • в однофазном (два источника соединены последовательно) – 280 В;
  • встроенный источник напряжения постоянного тока (264 В) позволяет проверять микропроцессорные и электромеханические панели в автономном режиме при различных уровнях питающего напряжения;
  • максимально полный анализ реакции проверяемой защиты с помощью 16 дискретных входов и 16 дискретных выходов, а благодаря новым удобным разъемам значительно упрощаются схемы подключения и конфигурирования;
  • полнофункциональный двухканальный осциллограф-мультиметр позволяет осциллографировать выдаваемые и внешние сигналы, сопоставлять полученные данные с данными регистратора дискретных сигналов, экспортировать осциллограммы в формате COMTRADE;
  • поддержка стандарта МЭК 61850 – встроенные 2 порта Ethernet обеспечивают помехозащищенное соединение с управляющим компьютером, а также прием-выдачу GOOSE-сообщений (16 входящих/16 исходящих);
  • обширный перечень программ стандартного ПО позволяет в ручном и полуавтоматическом режимах проверять любые защиты;
  • возможность создавать собственные сценарии проверок с помощью программ «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор тестов», входящих в комплект поставки;
  • более 65 специальных программ для автоматизированной проверки устройств РЗА известных производителей, которые дополнительно по желанию заказчика могут быть включены в комплект поставки;
  • всегда доступна последняя версия ПО благодаря простому и удобному способу обновления с сайта компании;
  • применение дополнительных блоков РЕТ-10, РЕТ-ТН, РЕТОМ-61850, РЕТ-64/32, РЕТ-GPS значительно расширяют возможности прибора РЕТОМ-71;
  • широкий комплект аксессуаров, входящий в комплект поставки, состоит из всевозможных кабелей и переходников для полноценных испытаний систем РЗА любой сложности;
  • гарантированная надежность – новые конструктивные и схемные решения обеспечивают высокую надежность комплекса, как в эксплуатации, так и при транспортировке;
  • компактность – при небольшом весе (16 кг) и габаритах прибор обеспечивает выходные параметры, необходимые для проверки как электромеханических, так и всех видов современных защит;
  • высокая помехозащищенность – комплекс соответствует требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним в условиях подстанций любого уровня напряжения.

Комплект аксессуаров

Для проведения полноценных испытаний различных проверяемых устройств РЗиА в состав комплекса РЕТОМ-71 входит комплект аксессуаров, включающий в себя силовые и информационные кабели для подключения к сложным панелям защит, кабели общего назначения для присоединения простых реле, сумматоры для объединения токовых каналов и получения тока максимально возможной величины, а также различные кабели и переходники.

Широкий набор аксессуаров дает возможность значительно снизить вероятность ошибок при монтаже сложных систем РЗиА, а также одновременно обрабатывать большое количество входных сигналов и в процессе тестирования управлять дискретными выходными сигналами, что позволяет видеть полную картину функционирования защит и имитировать практически все возможные ситуации в их работе.

Комплект поставки

Испытательный комплекс РЕТОМ-71 работает под управлением компьютера и включает в себя:

  • аксессуары,
  • сопроводительная документация.

По желанию заказчика в комплект поставки дополнительно могут быть включены:

  • специальные программы автоматизированной проверки различных типов реле и комплектных устройств защиты,
  • устройство испытательное РЕТОМ-61850,
  • блок трехфазного преобразователя напряжения РЕТ-ТН,
  • блок однофазного преобразователя тока РЕТ-10,
  • блок синхронизации РЕТ-GPS,
  • блок расширения входов/выходов РЕТ-64/32,
  • ноутбук,
  • принтер.

Сертификаты

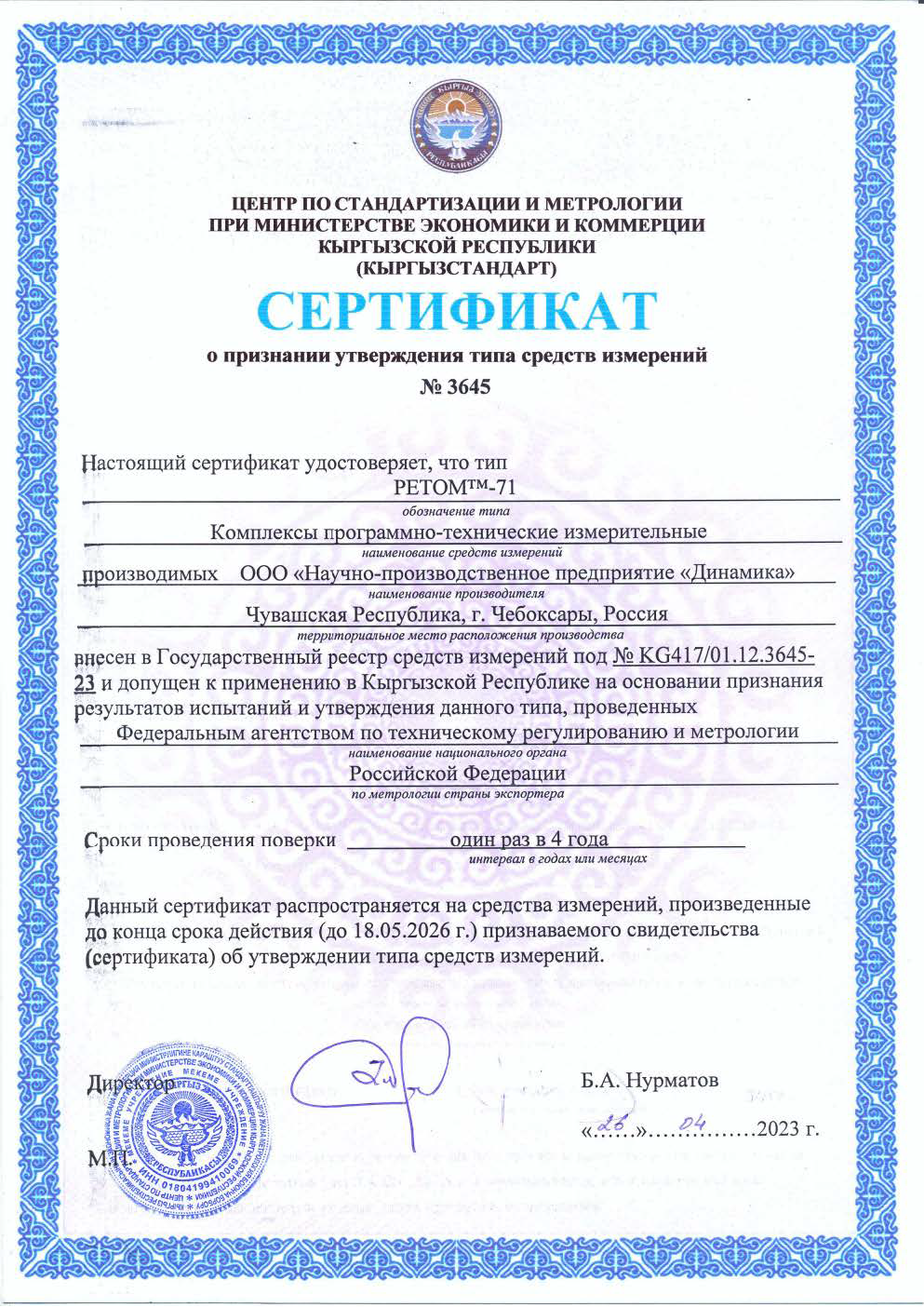

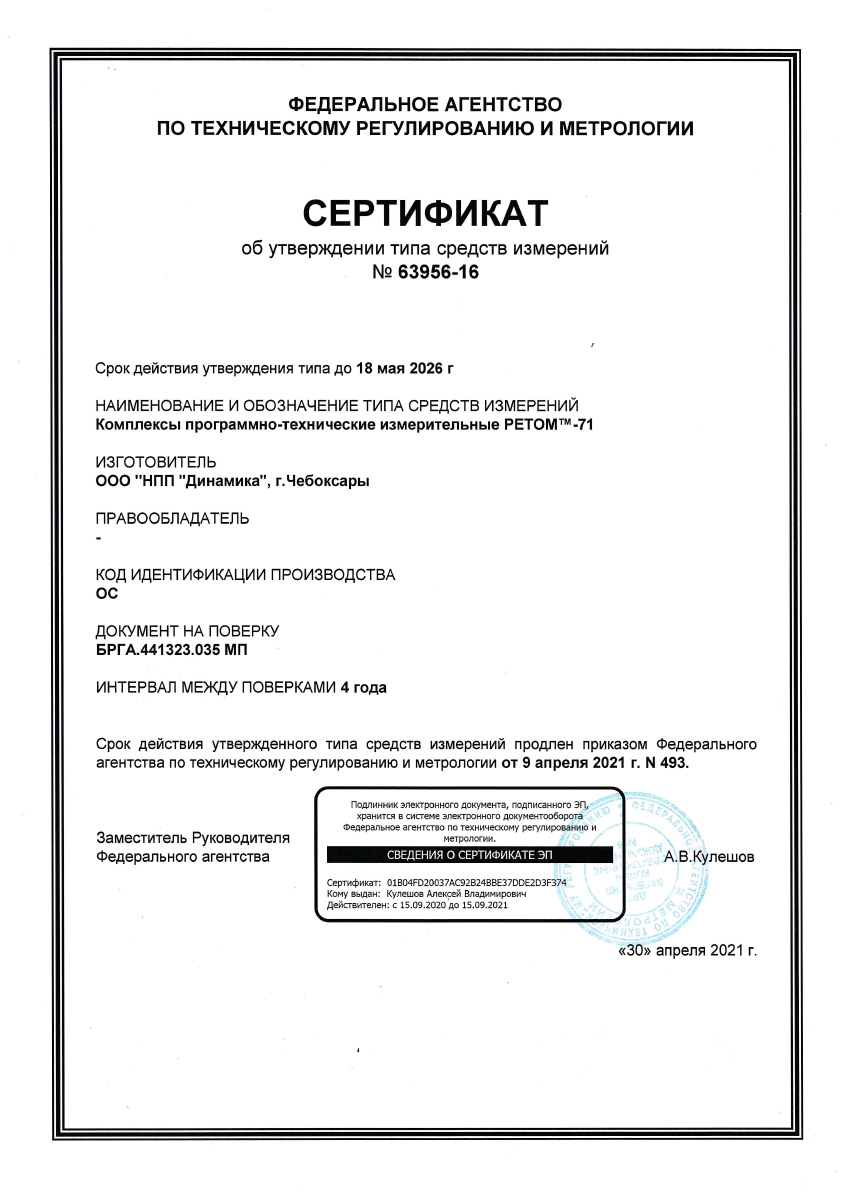

Испытательный комплекс РЕТОМ-71 внесен в реестры средств измерений России, республик Беларусь и Казахстан.

Гарантия

На испытательный комплекс РЕТОМ-71 предоставляется гарантия 5 лет со дня поставки.

Межповерочный интервал составляет 4 года.

Источники тока
Наименование параметра Значение
Количество источников, шт. 2 гальванически развязанные группы по 3 источника, соединенных в звезду
Предел воспроизведения силы переменного тока одного источника (действующее значение), А 20
Предел воспроизведения силы постоянного тока одного источника, А 15
Минимальный шаг изменения силы тока, мА 1,0
Максимальное выходное напряжение (амплитудное значение), В, не более 28
Максимальная выходная мощность одного источника, В·А, не более 250
Суммарная максимальная мощность всех источников в однофазном режиме, В·А, не более 1000
Суммарная максимальная мощность всех источников в трёхфазном режиме, В·А, не более 1500
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А ±(0,0009x + 0,00005Xк)
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А ±(0,0009x + 0,00005Xк)
Максимальный ток канала при разных режимах работы источников, А
  • в режиме шести источников или две независимые трехфазные системы, или каждый канал используется независимо
20
  • в трехфазном режиме увеличенного тока (три канала по 2 источника соединенных параллельно) *
40
  • в однофазном режиме (две группы по 3 источника, где три источники каждой группы соединены параллельно) *
  • в однофазном режиме (шесть источников двух групп соединены параллельно) *
  2 х 60   120
Защита выходной цепи каждого источника от:
- обрыва в цепи нагрузки +
- перегрузки по напряжению и искажения формы сигнала +
- внешнего напряжения +
Уровень срабатывания защиты от перегрузки при выходном токе 20 А, В (действующее значение) 12,5
Время срабатывания тепловой защиты источников тока:
- при максимальной выходной мощности источника из холодного состояния 20 °С, мин, не менее 1
- при выходной мощности источника в размере 10 % от максимальной выходной мощности Длительно
Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С
* Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала.  Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины.
Источники напряжения
Количество источников, шт. 6
Предел воспроизведения напряжения переменного тока одного источника (действующее значение), В 140
Предел воспроизведения напряжения постоянного тока (два источника последовательно), В 390
Минимальный шаг изменения напряжения, мВ 1
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В ±(0,0004x + 0,00005Xк)
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В ±(0,0004x + 0,00005Xк)
Максимальная выходная мощность источника, В·А, не менее 35
Максимальное напряжение при разных режимах работы источников, В
- в трехфазном режиме 140,00
- в однофазном режиме (2 источника соединены последовательно) * 280,00
Максимальная выходная мощность в режиме постоянного тока при 380 В, Вт, не менее 35
Коэффициент пульсаций напряжения постоянного тока, % от выходного значения, не более 0,1
Защита выходной цепи каждого источника от:
- от короткого замыкания в цепи нагрузки +
- перегрузки +
- внешнего напряжения +
Уровень срабатывания защиты от короткого замыкания, А: 0,3
(при длительности ≥ 4 мс)
Время срабатывания тепловой защиты источников:
- при максимальной выходной мощности из холодного состояния 20 °С, мин, не менее 10
- при выходной мощности источника в размере 20 % от максимальной выходной мощности Длительно
Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С
* Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала.  Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины.
Источники тока и напряжения
Диапазон частот воспроизводимых сигналов тока, Гц от 1 до 1000
Диапазон частот воспроизводимых сигналов напряжения, Гц от 1 до 2100
Минимальный шаг изменения частоты, Гц 0,001
Пределы допускаемой абсолютной погрешности установки частоты, Гц,
в диапазоне частот от 45 до 65 Гц
± 0,00001
Пределы допускаемой абсолютной погрешности установки частоты, Гц,
в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц **
± 0,01
Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус  от 0 до 360
Минимальный шаг изменения угла фазового сдвига, градус 0,001
Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц, при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела изменения),
градус
± 0,1
Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц) полоса измерения 10 кГц, %, не более
- для тока 0,1
- для напряжения 0,1
** При частоте выходного сигнала более 250 Гц максимальное значение выходного сигнала уменьшается.
Источник напряжения постоянного тока (оперативного питания)
Наименование параметра Значение
Диапазон воспроизведения напряжения постоянного тока, В от 5 до 264
Максимальный выходной ток, А, не менее 1,25
Максимальная выходная мощность, Вт, не менее 100
Коэффициент пульсаций напряжения постоянного тока, при выходном напряжении 220 В и максимальной выходной мощности, %, не более 0,5
Пределы допускаемой основной абсолютной погрешности изменения напряжения постоянного тока, В ±(0,01x + 0,001Xк)
Задержка включения источника, с, не более 2
Защита выходной цепи от:
- короткого замыкания +
- перегрузки +
- внешнего напряжения +
Пределы допускаемой дополнительной погрешности воспроизведения напряжения постоянного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С
Миллисекундомер
Диапазон измерения интервалов времени, с от 0,0010 до 99999
Разрешающая способность, мс 0,1
Минимальное значение измерения интервала времени, мс 1,0
Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени, мс ± (0,001x+0,3)
в диапазоне 1-100 мс с применением РЕТ-64/32 ±1,0
Пределы допускаемой абсолютной погрешности измерения интервалов времени с применением дискретных входов РЕТ-64/32, мс в диапазоне от 1 до 100 мс в диапазоне св. 100 мс     ±1,0 ± (0,001x+1)
Возможность измерения временных параметров:
- время срабатывания
- время возврата  +
- длительность замкнутого (разомкнутого) состояния  +
- разновременность срабатывания и отпускания контактов  +
- длительность дребезга контактов  +
Аналоговые входы
Количество, шт. 2
Номинальная частота сигнала, Гц 50
Диапазоны измерения напряжения постоянного и переменного тока, В 0,06 – 6; 6 – 600
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного и переменного тока, В  ±(0,001x + 0,0001Xк)
Перегрузочная способность входов, % от верхнего предела измерения 130
Входное сопротивление встроенного вольтметра, кОм, не менее 1000
Дополнительные функциональные возможности:
- измерение тока, с помощью токовых клещей +
- измерение частоты +
- измерение угла фазового сдвига между двумя сигналами +
- осциллографирование +
- вычисление спектра сигнала +
Пределы допускаемой дополнительной погрешности измерения напряжения постоянного и переменного тока, обусловленной изменением температуры окружающей среды, – не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины.
Дискретные входы
Наименование параметра Значение
Количество, шт. 16
Тип «сухой контакт», транзисторный ключ, ТТЛ 15 В
Максимальное напряжение постоянного тока на входе, В, не более 300
Время неопределенности считывания состояния входа, мс 0,1
Разрешающая способность определения изменения состояния входа, мс, не более 0,2
Диапазон регулировки антидребезговой задержки, мс 1,0 – 10
Первоначальный бросок тока, мА, не менее 30
Дискретные выходы
Наименование параметра Значение
Количество, шт. 12+4
Тип Транзистор+Реле
Коммутационная способность при активной нагрузке:
- сила постоянного тока, А 0,12
- напряжение постоянного тока, В 400
- сила переменного тока, А 0,085
- напряжение переменного тока, В 285
Собственное время срабатывания дискретного выхода на замыкание,
мс, не более
2
Собственное время срабатывания дискретного выхода на размыкание,
мс, не более
2
Общие характеристики
Наименование параметра Значение
Воспроизведение токов и напряжений по записанным осциллограммам: - формат записи - максимальная длительность воспроизводимой осциллограммы, с, не менее - точность воспроизведения дискретных сигналов, мс, не более - частота дискретизации воспроизводимых аналоговых сигналов   СОМТRADE   10 1,0 200 точек на период (20 мс)
Соединение синхронизируемых устройств: - в одном помещении, с применением кабеля синхронизации - на смежных помещениях, с применением блока РЕТ-GPS   до 9 устройств нет ограничений
Точность синхронизации взаимодействия двух устройств, мс, не более 1,0
Порт связи с управляющим устройством (ПК) Ethernet
Режимы управления источниками ручной, автоматический,
программируемый
Испытательное напряжение изоляции цепей питания относительно корпуса устройства, В (переменное) 1500
Испытательное напряжение изоляции токоведущих частей (кроме аналоговых входов) относительно корпуса/цепей питания, В (переменное) 1500
Испытательное напряжение изоляции гальванически изолированных источников относительно других групп, В (переменное) 1500
Испытательное напряжение изоляции гальванически изолированных источников напряжения и тока первой группы относительно гальванически изолированных источников тока второй группы, В (переменное) 1500
Испытательное напряжение изоляции аналоговых входов относительно корпуса/цепей питания, В (переменное) 200
Испытательное напряжение изоляции дискретных входов относительно друг друга, В (переменное) 500
Масса устройства, кг, не более 16
Габаритные размеры устройства (без ручки) Ш×В×Г, мм, не более 500 × 180 × 380
Габаритные размеры устройства (с ручкой) Ш×В×Г, мм, не более 500 × 150 × 470
Условия применения
Наименование параметра Значение
Диапазон рабочих температур окружающей среды, °С от 0 до 50
Температура нормальных условий, °С 20 ± 5
Диапазон температур окружающей среды при хранении, ºС от -50 до +70
Диапазон температур окружающей среды при транспортировке, ºС от -50 до +70
Относительная влажность воздуха, %, не более 95
Атмосферное давление, кПа от 79 до 106,7
Высота над уровнем моря, м, не более 2000
Группа условий эксплуатации по ГОСТ 17516.1-90 М23
Степень защиты по ГОСТ 14254-96 IP20
Требования безопасности по ГОСТ Р МЭК 60950-2002 По классу I
Питание устройства испытательного:
- однофазная сеть, В 220 – 120 (+ 44)
- частота питающей сети, Гц 45 - 65
- потребляемая мощность, В·А, не более 3600
Характеристики надежности
Наименование параметра Значение
Средний срок службы устройств, лет, не менее 30
Средняя наработка на отказ, ч, не менее 25000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более 3



Проверка защит по стандарту МЭК 61850

Совместное использование комплексов РЕТОМ-71 и РЕТОМ-61850 позволяет проводить испытания устройств релейной защиты и противоаварийной автоматики, а также другого оборудования, работающего по стандарту МЭК 61850. Взаимодействие комплексов и проверяемого оборудования осуществляется в аналоговой и цифровой формах (по Ethernet посредством GOOSE?сообщений для логических сигналов и Sampled Values – для аналоговых величин).

Совместная работа РЕТОМ-71 и РЕТОМ-ВЧ

Совместное использование комплексов РЕТОМ-71 и РЕТОМ-ВЧ позволяет снимать фазную характеристику с определением угла блокировки для дифференциально-фазных защит, например, в случае, когда по каким-либо причинам сигнал передатчика с другого конца линии отсутствует или находится на уровне меньше порога чувствительности.

Работа нескольких РЕТОМ-71

Возможности РЕТОМ-71 позволяют создавать сложные системы из нескольких устройств, например, с целью увеличения количества источников тока. Программа позволяет управлять несколькими приборами одновременно, обеспечивая их синхронную работу, что делает процесс диагностики сложных систем РЗиА (например, дифференциальных защит трехобмоточных трансформаторов) более быстрым и удобным.

Синхронная работа комплексов по сигналам GPS

В РЕТОМ-71 предусмотрена возможность синхронизации по времени. Для этого предназначен блок РЕТ-GPS, который, используя спутниковую систему навигации и точного времени, позволяет двум приборам РЕТОМ-71 абсолютно синхронно и синфазно выдавать и изменять токи и напряжения, например, при проверке полукомплектов ДФЗ-201 или аналогичных защит, установленных на концах линии.

Увеличение количества входов и выходов

Блок расширения входов/выходов РЕТ-64/32 обеспечивает дополнительно 64 входа и 32 выхода. При совместном использовании РЕТОМ-71 с данным блоком количество дискретных выходов увеличивается до 48, а входов – до 80, что на практике позволяет более быстро и объективно проверять сложные устройства РЗА.

Блок трехфазного преобразователя напряжения РЕТ-ТН

Блок позволяет масштабировать трехфазную систему напряжений на выходе прибора РЕТОМ-71 с коэффициентами трансформации 1/√3; 1; √3; 5. С помощью блока можно проверить счетчики электроэнергии с напряжением 380 В, большой класс реле переменного напряжения 380 В в распредсетях и т.д. Выходы блока гальванически изолированы.

Блок однофазного преобразователя тока РЕТ-10

Блок позволяет масштабировать токовый канал с различными коэффициентами передачи, что обеспечивает работу прибора в широком диапазоне нагрузок, при этом максимальный выдаваемый ток может быть более 200 А.

Поиск программ, документации по серийному номеру

вверх

Вход в личный кабинет

Восстановление доступа

Заказать звонок

Новое сообщение
