Кроссплатформенное программное обеспечение для безопасной эксплуатации релейной защиты на объектах критической инфраструктуры

Введение

Обеспечение информационной безопасности (ИБ) объектов критической информационной инфраструктуры (КИИ) Российской Федерации (РФ) является важной составляющей государственного суверенитета. На объектах электроэнергетики, относящихся к значимым объектам КИИ (ЗОКИИ), должны применяться полностью отечественные, доверенные программно-аппаратные комплексы и сертифицированные ФСТЭК России средства защиты информации (СЗИ), в том числе СЗИ от несанкционированного доступа (СЗИ НСД), часто в составе операционных систем (ОС) [1, 2].

Требования ИБ, предъявляемые к СЗИ, можно условно разбить на функциональные и требования доверия. Функциональные требования непосредственно помогают реализовать меры защиты, определяемые перечнем актуальных угроз объекта, возможными тактиками и техниками актуальных злоумышленников, которые потенциально могут использоваться для реализации угроз. Как правило, они описаны в формулярах СЗИ, а также технических условиях (ТУ), заданиях по безопасности (ЗБ) и профилях защиты (ПЗ). Требования доверия включают требования к разработке и производству, документации, испытаниям и поддержке СЗИ и являются итогом комплексного подхода. Кроме того, вводятся подходы к организации жизненного цикла разработки безопасного программного обеспечения (РБПО), призванные повысить качество кода не только СЗИ, но и прикладного программного обеспечения (ППО), для чего вводится процедура оценки соответствия самого процесса разработки.

К наиболее известным отечественным ОС, реализующим функции защиты, которые отвечают требованиям ИБ, актуальным для большинства энергообъектов (исходя из моделей угроз и требований нормативно-правовых актов) относятся:

• Astra Linux;
• ALT Linux;
• РЕД ОС;
• АльтерОС.

Данные ОС разворачиваются на серверах, стационарных и переносных персональных компьютерах (ПК). Соответствие требованиям ИБ достигается благодаря использованию подходов РБПО, включающих ряд проверок на разных этапах разработки продукта, направленных на раннее выявление ошибок, уязвимостей и потенциально опасных конструкций. Само соответствие подтверждается на этапе сертификации.

Эксплуатация комплексов релейной защиты и автоматики (РЗА) энергообъектов использует сервисное программное обеспечение (ПО), в том числе, для проведения испытаний и анализа функционирования элементов систем РЗА. Указанное ПО может выполняться в виде веб- или десктопных приложений. Последние нашли широкое распространение, например, для компьютерно-управляемых испытательных комплексов.

Особенностью разработки ПО для десктопных приложений является выбор библиотек и фреймворков (наборов инструментов) для отрисовки графического интерфейса пользователя (ГИП, или GUI/UI) с учётом ответственности применения ПО на ЗОКИИ.

Далее рассматриваются вопросы разработки десктопных приложений для эксплуатации РЗА с точки зрения работы в безопасной сертифицированной среде.

Программное обеспечение для отечественных ОС

ПО, устанавливаемое на оборудование с сертифицированными отечественными ОС, не должно понижать общий уровень защищенности объектов КИИ. Соответственно, программы не должны использовать несертифицированные сторонние библиотеки, которые могут иметь потенциальную возможность доступа к системным функциям или взаимодействовать напрямую с оборудованием. Использование в ППО библиотек, содержащих небезопасный, неописанный, недекларируемый, неисследованный функционал, может существенно понизить безопасность на энергообъекте. Наиболее безопасным и надежным решением является использование компонентов, прошедших оценку соответствия, например, в составе самой сертифицированной ОС.

Вне зависимости от лицензии и открытости исходного кода, к безопасному можно отнести только прошедшее оценку соответствия испытательными лабораториями в системе ФСТЭК России (или других уполномоченных органов РФ), ПО (ОС, библиотеки, фреймворки, программы).

Приказ ФСТЭК России от 25.12.2017 N 239 «Об утверждении Требований по обеспечению безопасности значимых объектов критической информационной инфраструктуры Российской Федерации» позволяет провести оценку соответствия требованиям доверия собственными силами в форме приемки, но требования доверия подразумевают проведение проверок, в том числе, сложных, комплексных, требующих наличия компетенций в области статического и динамического анализа, а также подразумевают наличие доступа к исходному коду оцениваемого ПО. Данные обстоятельства делают самостоятельную оценку соответствия практически невыполнимой для большинства субъектов КИИ, в особенности обладающих ЗОКИИ 1 и 2 категорий значимости.

Даже учитывая тот факт, что обязательных требований к наличию сертификата ФСТЭК России к ППО и его библиотекам не предъявляется, библиотеки, имеющие свободные лицензии и открытый исходный код не являются безопасными, поскольку:

• могут привести к рискам в виде отказов в работе (запрет использования, включение ограничений по месту использования, языковым признакам и т.д.) в случае введения дополнительных санкций и ограничений;
• используемые компоненты с открытой лицензией могут включать зависимости от модулей с ограниченной лицензией;
• исходный код может содержать сложно выявляемые уязвимости;
• библиотеки могут содержать недекларируемые возможности, небезопасный или вредоносный функционал;
• при обнаружении ошибок и уязвимостей в исходном коде библиотека становится небезопасной на неопределенное время (особенно, если разработчиком ПО является организация из недружественной страны);
• в случае использования публичных репозиториев вредоносный функционал может быть добавлен в ПО или библиотеку в любой момент.

В качестве примера, при котором вероятно появление указанных проблем, можно привести установку ППО, использующего библиотеки Microsoft в отечественных ОС на основе ядра Linux. ППО, установленное внутри сертифицированной по ряду требований ИБ ОС, попадает в зависимость от программных компонентов и политики разработчиков ПО одной из недружественных стран. Также в этом случае сертифицированная отечественная ОС на базе ядра Linux теряет свои основные преимущества перед Windows. Другим примером является применение в ОС Linux слоёв совместимости типа Wine для запуска программ, разработанных под ОС Windows. Нормативно-правовые акты [3] требуют отказаться от данной зависимости для обеспечения повышенного уровня безопасности.

Особенности разработки безопасного ПО под Linux для десктопных приложений

 В качестве примера рассмотрим два подхода к разработке ПО на распространенных языках программирования C++ и C#.

C/C++ является компилируемым языком программирования. Суть компиляции сводится к преобразованию исходного кода в машинный. Запуск программы осуществляется на платформе ОС, под которую она была скомпилирована.

C# является компилируемым языком программирования под виртуальную машину. Исходный код программы на С# компилируется, но не в машинный код, а в так называемый байт-код. Для запуска такой программы требуется другая программа, называемая «виртуальной машиной», которая переводит байт-код в машинный. Такой подход позволяет, при наличии в ОС разных виртуальных машин, запускать одну и ту же программу на разных платформах без перекомпиляции. Данный механизм повышает требования к аппаратному обеспечению, так как ОС необходимо обслуживать виртуальную машину. ОС на базе ядра Linux могут включать в составе несертифицированной части своего репозитория программные пакеты .NET от компании Microsoft для запуска консольных и десктопных приложений на языке С#.

Технологии для запуска в ОС Linux ПО использующего библиотеки Microsoft

Следующие инструменты используются для запуска программ, код которых разработан с использованием сторонних технологий компании Microsoft:

• слой совместимости Wine;
• платформа .NET;
• UI-фреймворк Avalonia;
• различные библиотеки Microsoft.

Wine – это слой совместимости, который позволяет запускать Windows-приложения в ОС Linux. Он транслирует Windows API в системные вызовы Linux. Соответственно, уязвимости в этих API могут быть использованы для атак на систему через Wine. Несмотря на то, что Wine входит в состав ОС Astra Linux, его возможности ограничены и, как правило, для запуска Windows-ПО необходима доустановка дополнительных внешних библиотек Microsoft и других разработчиков, что представляется небезопасным, рискованным и нежелательным для использования данного ПО на ЗОКИИ.

.NET представляет собой бесплатную кроссплатформенную высокопроизводительную платформу для разработки приложений с открытым кодом, поддерживаемую корпорацией Microsoft. Язык программирования C# (этой же компании Microsoft) является самым распространённым языком для платформы .NET. Сама по себе платформа .NET включает поддержку моделей консольных приложений и веб-приложений, но не содержит десктопный графический интерфейс пользователя (UI). Таким образом, несмотря на поддержку языка C# в отечественных и безопасных ОС (табл. 1), для разработки и запуска GUI-программ необходима установка дополнительных программных пакетов [4].

Библиотеки платформы .NET в ОС Astra Linux устанавливаются из расширенного репозитория, ПО в котором является сторонним по отношению к ОС Astra Linux и не дорабатывается с точки зрения выполнения требований по безопасности информации, а также не проверяется при сертификации [5].

Таблица 1 – Основные пакеты для разработки на .Net 8.0 из репозиториев Astra Linux

Пакет	Репозиторий	Описание
dotnet8	extended	Инструменты .NET CLI и среда выполнения
dotnet-sdk-8.0	extended	Комплект разработки ПО на .NET 8.0
dotnet-runtime-8.0	extended	Среда выполнения .NET (исключая веб-приложения)
aspnetcore-runtime-8.0	extended	Среда выполнения ASP.NET Core (веб-приложения)

Таблица 2 – Основные пакеты для разработки ПО на С#

Пакет	Репозиторий	Описание
dotnet-sdk	extended	Комплект разработки ПО на .NET
Avalonia	microsoft	Основной пакет Avalonia UI
Avalonia.Desktop	microsoft	Пакет для создания приложений для рабочего стола (десктопных)

Avalonia является открытым кроссплатформенным UI-фреймворком, который позволяет создавать десктопные приложения на языке C# с использованием .NET для ряда ОС, включая основанные на ядре Linux.

Рассматривая отечественный дистрибутив ОС Linux на примере Astra Linux, можно определить, какие зависимости требует внести в состав этой ОС ПО, разработанное на C#. Как указано в документации ОС Astra Linux [6] (табл. 2), хранилище пакетов Avalonia для разработки GUI-приложений принадлежит компании Microsoft.

• Установка пакетов .NET (условной версии Х), модифицирующих ОС типа Astra Linux, выглядит следующим образом:при наличии подключения к интернету:

sudo apt install ca-certificates apt-transport-https

wget -O - https://packages.microsoft.com/keys/microsoft.asc | gpg --dearmor | sudo tee /etc/apt/trusted.gpg.d/microsoft.asc.gpg > /dev/null

sudo wget https://packages.microsoft.com/config/debian/10/prod.list -O/etc/apt/sources.list.d/microsoft-prod.list

sudo apt update

sudo apt-get install dotnet-runtime-Х.Х

• при локальной установке (при отсутствии интернета):

sudo dpkg -i dotnet-host_Х.Х_amd64

sudo dpkg -i dotnet-hostfxr-Х.Х_Х_amd64

sudo dpkg -i dotnet-runtime-deps-Х.Х_Х_amd64

sudo dpkg -i dotnet-runtime-Х.Х_Х_amd64

Таким образом, установка дополнительных пакетов в ОС AstraLinux производится из репозиториев с сайта, расположенного в домене microsoft.com. Добавление репозитория «microsoft» (табл. 2) в качестве «доверенного» (условно, т.к. для безопасности системы он не может считаться доверенным) приводит к возможности устанавливать из него произвольные пакеты, имеющие компоненты с произвольными версиями.

Для сравнения, разработка GUI с применением языка программирования С++ и UI-фреймворка GTK (который является частью всех отечественных ОС на базе ядра Linux) не требует установки пакетов Microsoft и использует только свободные библиотеки основного (сертифицированного) репозитория ОС Linux. Примеры структуры ППО на основе технологий .NET с Avalonia и с использованием только компонентов ОС Linux приведены на рис. 1.

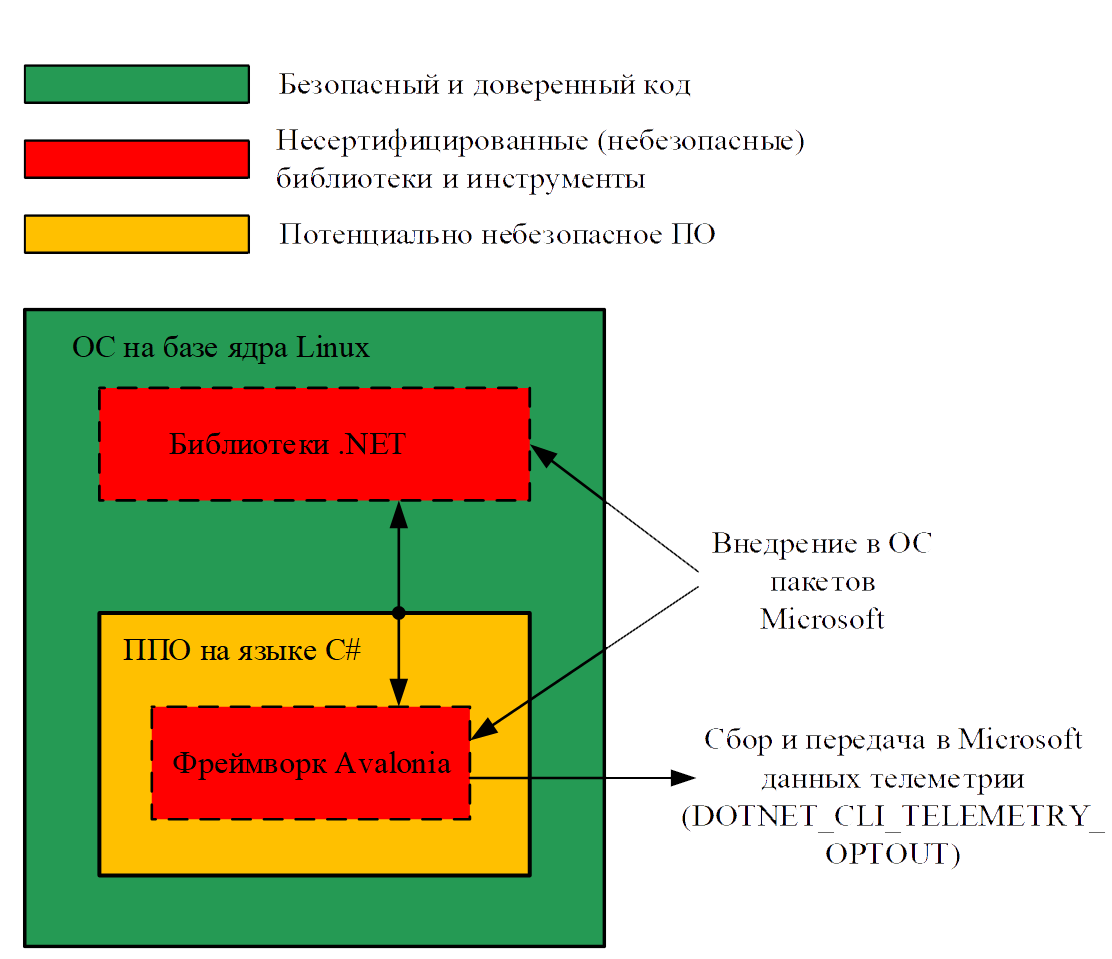

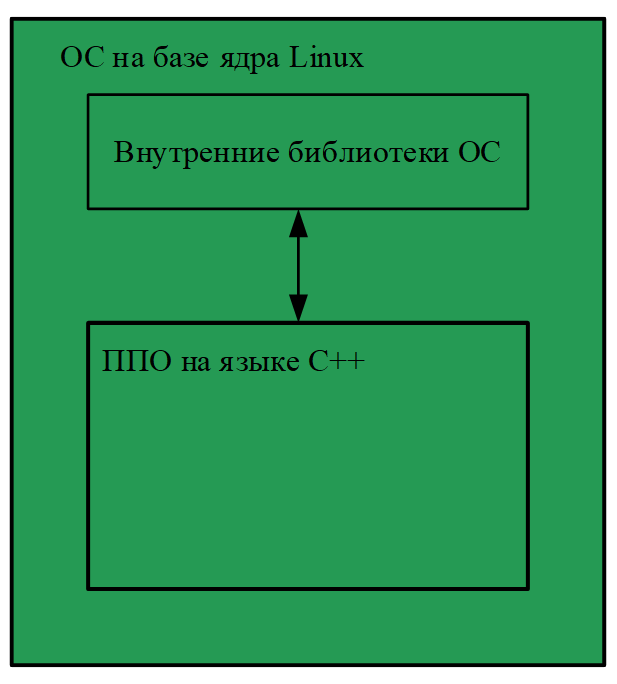

а) ППО на базе С#, .NET и Avalonia	б) ППО на базе С++ и библиотеки GTK

Рис. 1 – Примеры реализации десктопного ПО

Можно обобщить следующие риски при внедрении ПО использующего указанные технологии программирования:

• Зависимости от Microsoft. Использование .NET и библиотек Microsoft создает зависимость от этой компании. В случае введения дополнительных санкций или изменения политики компании по лицензированию, последствия таких действий могут иметь критичное значение для энергетической безопасности.
• Проблемы с конфиденциальностью. Библиотеки Microsoft могут содержать компоненты телеметрии, которые собирают данные об использовании и отправляют их в Microsoft. Есть вероятность утечки критически важной информации. Например, в исходных кодах Avalonia присутствует переменная среды DOTNET_CLI_TELEMETRY_OPTOUT, которая определяет отправку данных телеметрии в Microsoft [7].
• Проблемы с надежностью. Поддержка данных библиотек не является приоритетной для компании Microsoft и стабильность работы не гарантируется компанией.
• Проблемы с ИБ. Библиотеки могут содержать уязвимости и закладки, различный недекларируемый функционал.
• ПО недружественных стран. .NET является технологией, разработанной Microsoft, Avalonia использует .NET и не имеет сертификации в системе ФСТЭК России.

Резюме. Использование сторонних библиотек в сертифицированной ОС угрожает безопасности всей системы в целом. Поэтому, более безопасным и надежным является использование компонентов только самой сертифицированной ОС и/или компонентов, сертифицированных отдельно в системе ФСТЭК России.

Подходы к разработке безопасного ПО для применения на объектах КИИ

При создании ПО для программно-аппаратных комплексов, которые будут использоваться на объектах КИИ, можно выделить следующие основные принципы.

1. Кроссплатформенное ПО должно работать на сертифицированных отечественных ОС, не нарушая их надежность и безопасность.
2. Реализация кроссплатформенного решения должна строиться на стандартных компонентах самой ОС. Использование нестандартных несертифицированных библиотек и фреймворков повышают риски, связанные с возможными ограничениями в работе из-за дополнительных санкций. Если патенты «свободной» лицензии Microsoft перейдут в собственность другой компании, то возникнут проблемы с использованием данной технологии.
3. Отказ от использования системных библиотек без сертификации и, соответственно, гарантии безопасности от злонамеренных внедрений в ОС. Переход на безопасное ПО, только с прошедшими оценку соответствия (отдельно или в составе ОС) библиотеками с использованием для разработки языка программирования С++.
4. Не должны использоваться библиотеки от Microsoft, применяющиеся в ОС Windows, использование которой запрещено на объектах КИИ.
5. В дальнейшем (при их появлении) использование для создания машинного кода сертифицированных компиляторов.
6. Внедрение практик РБПО в процесс разработки.

Опыт разработки безопасного кроссплатформенного ПО для испытаний РЗА на объектах КИИ

На основе рассмотренных принципов была выполнена разработка кроссплатформенного ПО для проверки устройств релейной защиты и автоматики «ПроВерь РЗА», в соответствии с ГОСТ [8]:

• разработанное кроссплатформенное ПО «ПроВерь РЗА»
  не использует проприетарные технологии .NET, Avalonia, Wine и другие библиотеки Microsoft;
• отказ от использования сторонних библиотек, которые могут попасть под санкционные ограничения, либо содержат в составе ОС код, не прошедший оценку соответствия в системе ФСТЭК России;
• использовались средства разработки со свободной лицензией для независимости от внешней конъюнктуры;
• использовались подходы РБПО.

ПО «ПроВерь РЗА» может функционировать под всеми видами отечественных ОС на базе ядра Linux и поддерживает преемственность и совместимость с предыдущими разработками ООО «НПП «Динамика» [9, 10] по внешнему виду (рис. 2), функциональности (табл. 3) и архивам. Разработанные ранее шаблоны сценариев и архивы используются в кроссплатформенном ПО, что обеспечивает бесшовный переход на новую версию продукта. Благодаря кроссплатформенности, для пользователей энергообъектов которые не относятся к объектам КИИ, предлагается специальная сборка для работы под ОС Windows.

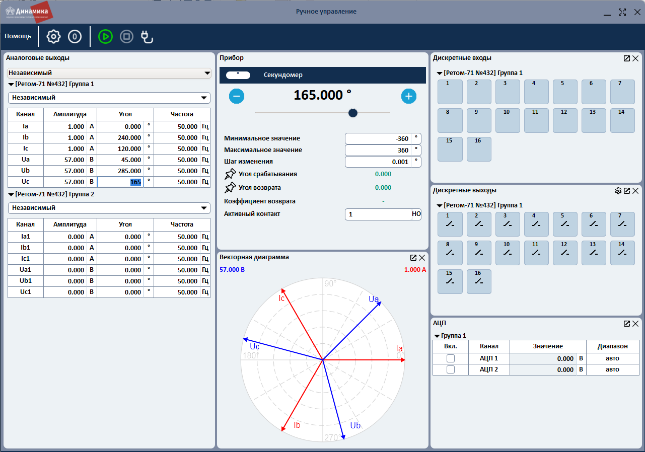

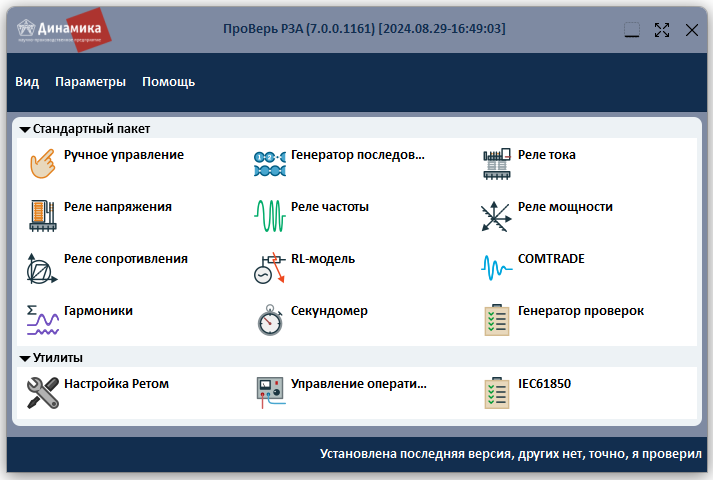

а) главное окно	б) ручное управление	в) генератор автоматических проверок

 Рис. 2 – Внешний вид кроссплатформенного ПО «ПроВерь РЗА»

 При создании кроссплатформенного ПО «ПроВерь РЗА» использовался предыдущий опыт разработки ручного, полуавтоматического, автоматического и специализированного ПО [11]. Внедрены интеллектуальные конструкции, благодаря которым созданный ранее инструментарий для визуальной разработки шаблонов и сценариев, получил существенное развитие.



Таблица 3 – Основные возможности кроссплатформенного ПО «ПроВерь РЗА»

1	Стандартный пакет программ ручных и автоматических проверок РЗА
2	Поддержка синхронного управления приборами серии РЕТОМ
3	Гибкая настройка аппаратных средств
4	Поддержка модуля объекта испытания и подстройка под проверяемый объект
5	Визуальное создание модулей проверок шкафов и сложных защит
6	Поддержка сценариев для повторного использования наработанных шаблонов проверки шкафов
7	Поддержка МЭК 61850, MMS, GPS/ГЛОНАСС
8	Гибкая настройка пользователем внешнего вида, количества встроенных окон и их размеров
9	Режимы работы: независимое управление, короткое замыкание, симметричные составляющие, реле сопротивления и реле мощности
10	Автоматическая подстройка конфигурации под выбранные аппаратные средства
11	Работа с виртуальными каналами аппаратных средств
12	Работа с клеммником объекта испытания
13	Динамическое добавление произвольного количества измерительных органов (ступеней) РЗА
14	Настраиваемая привязка любого параметра к выбираемому пользователем произвольного поля
15	Выбор и настройка алгоритмов испытаний
16	Отображение процесса испытаний
17	Формирование единого протокола испытаний

Для более полной диагностики рабочей конфигурации оборудования РЗА используется сервис MMS при совместной проверке функций релейной защиты и функций АСУТП. Проверка без перепрограммирования и минимальное количество переключений во время испытаний в значительной степени сокращают время испытаний и облегчают их проведение. При таком подходе уменьшается влияние человеческого фактора, повышается достоверность результатов, качество и надежность последующей эксплуатации оборудования на объектах КИИ.

Выводы

1. Разработка безопасного и надежного ПО для применения на объектах КИИ должна выполняться с использованием исключительно компонентов ОС сертифицированной в системе ФСТЭК России или других уполномоченных органов РФ.
2. Использование несертифицированных библиотек, которые могут иметь потенциальную возможность доступа к системным функциям и взаимодействовать с оборудованием в сертифицированной ОС, снижает безопасность всей системы в целом.
3. Необходимо отказаться от технологий недружественных стран, таких как .NET, Avalonia, Wine и библиотек Microsoft, для минимизации рисков, связанных с зависимостью от потенциальных уязвимостей и обеспечения независимости от санкционных ограничений.
4. Требование использования принципов РБПО, средств разработки со свободной лицензией и сертифицированных компиляторов является необходимым условием создания безопасного ПО.

Литература

1. О безопасности критической информационной инфраструктуры Российской Федерации: федеральный закон Российской Федерации от 27 Июля 2017 г. № 187-ФЗ // Собрание законодательства РФ. 2017. № 31.
2. Приказ ФСТЭК России «Об утверждении Требований по обеспечению безопасности значимых объектов критической информационной инфраструктуры Российской Федерации» от 25 декабря 2017 г. № 239 // Редакция приказов ФСТЭК России № 35.
3. О порядке перехода субъектов критической информационной инфраструктуры Российской Федерации на преимущественное применение доверенных программно-аппаратных комплексов на принадлежащих им значимых объектах критической информационной инфраструктуры Российской Федерации: постановление Правительства Российской Федерации от 14.11.2023 № 1912 (ред. от 26.12.2024) // Собрание законодательства РФ. 2023. № 47.
4. Разработка десктопных приложений на C# // АСТРА. Портал для разработчиков. URL: https://docs.astralinux.ru/latest/desktop/csharp/#desktop-csharp (дата обращения 27.05.2025)
5. Расширенный репозиторий Astra Linux Special Edition x.7/x.8 // Справочный центр Astra Linux. URL: https://wiki.astralinux.ru/pages/viewpage.action?pageId=158606265 (дата обращения 27.05.2025)
6. Avalonia // АСТРА. Портал для разработчиков. URL: https://docs.astralinux.ru/latest/desktop/csharp/avalonia/ (дата обращения 27.05.2025)
7. AvaloniaUI // GitHub. URL: https://github.com/AvaloniaUI/Avalonia/blob/master/build.sh (дата обращения 27.05.2025)
8. ГОСТ Р 56939-2024. Защита информации. РАЗРАБОТКА БЕЗОПАСНОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ. Общие требования. Дата введения 2024-12-20.
9. БРГА.441323.031 РЭ Руководство по эксплуатации. Комплекс программно-технический измерительный РЕТОМ-51. – Чебоксары, 2021. – 25 с.
10. БРГА.441323.028 РЭ Руководство по эксплуатации. Комплекс программно-технический измерительный РЕТОМ-61. – Чебоксары, 2021. – 41 с.
11. Шнеерсон,Э.М. Цифровая релейная защита / Э.М. Шнеерсон – М., Энергоатомиздат. – 2007. – 549 с.

Жуковский А.В.,
Катайкин А.А.,
Рыжов Э.П.,
Смирнов Ю.Л.,
к.т.н. Шалимов А.С.

ООО «НПП «Динамика»,

Иванов А.Ю.

ООО «СИГМА»

г. Чебоксары
июнь 2025
