РЕТОМ-ТТ

устройство для проверки трансформаторов тока

Гарантия 5 лет

Описание
Характеристики
Сертификаты

Комплексная проверка в несколько касаний!

РЕТОМ-ТТ – новое устройство линейки РЕТОМ, разработанное специально для проверки электрических параметров трансформаторов тока всех классов напряжений от 0,4 до 1150 кВ. Устройство позволяет полностью автоматизировать процесс испытаний и получить комплексные данные о состоянии трансформатора тока в несколько касаний.

Область применения

Комплексная проверка измерительных трансформаторов тока любого типа

Определение параметров:

коэффициента трансформации до 20 000,
коэффициента остаточной магнитной индукции (Kr),
полярности обмоток,
кривой намагничивания до 40 кВ,
сопротивления вторичных обмоток постоянному току,
вторичной нагрузки и мощности вторичных обмоток.

Основные достоинства РЕТОМ-ТТ

класс точности 0,1 обеспечивает проведение высокоточного тестирования ТТ,
комплексная автоматическая проверка в несколько шагов,
автоматическое снятие вольт-амперных характеристик с точкой перегиба до 40 кВ (ГОСТ Р МЭК 61869-2),
измерение остаточной намагниченности,
размагничивание трансформатора тока после проведения измерений,
измерение сопротивления вторичных обмоток постоянному току для определения их целостности и наличия обрывов или замкнутых витков,
малый вес (10 кг) и компактные размеры,
сенсорный дисплей, интуитивно понятный пользовательский интерфейс, наглядное отображение схем подключения,
единая схема для всех проверок - все коммутации источников и измерителей происходят внутри прибора, поэтому достаточно собрать одну схему подключения для получения комплексных данных о состоянии ТТ,
сохранение результатов испытаний во внутренней памяти прибора и возможность выгрузки на внешний накопитель для дальнейшего анализа.

Комплект аксессуаров

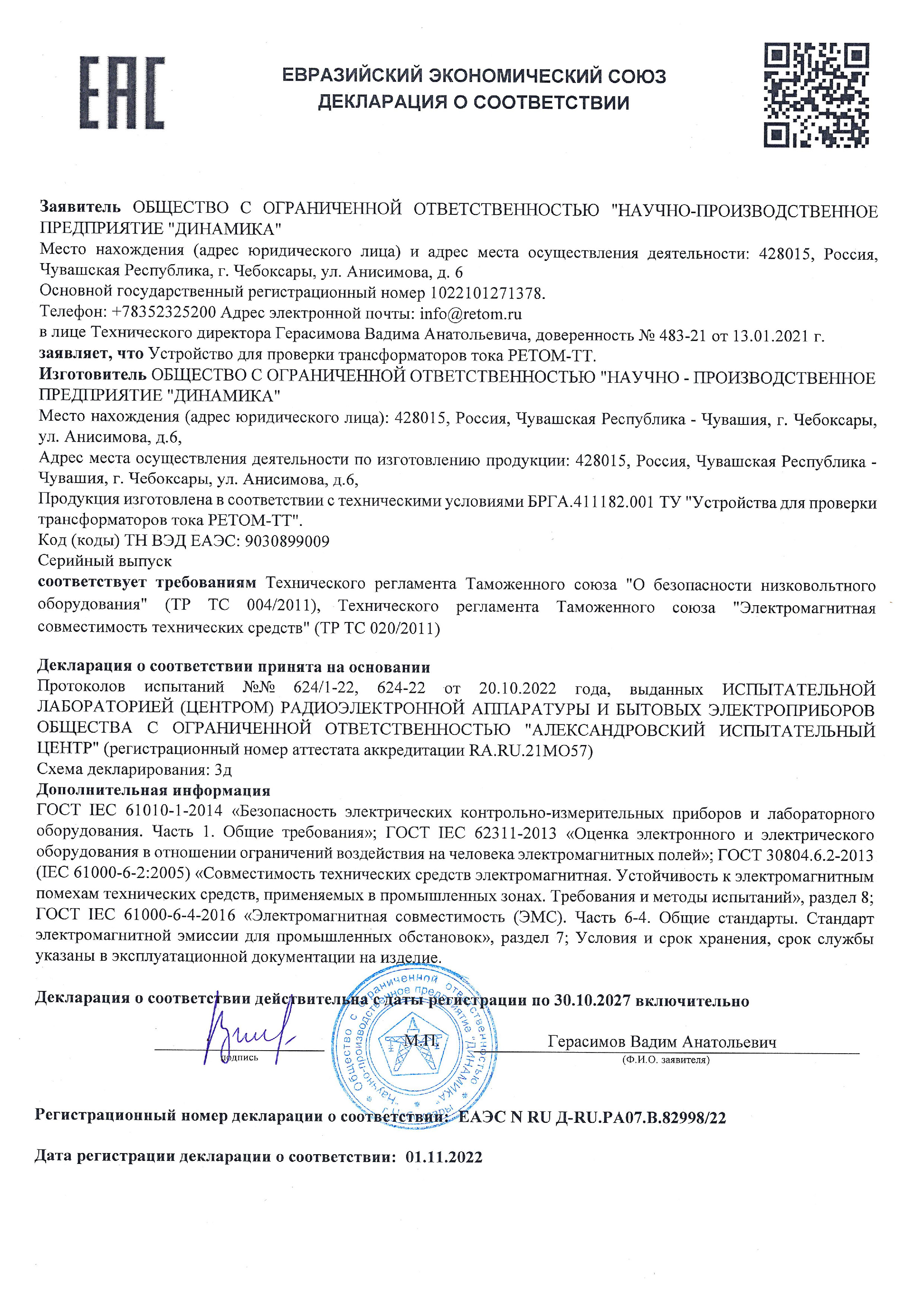

Сертификаты

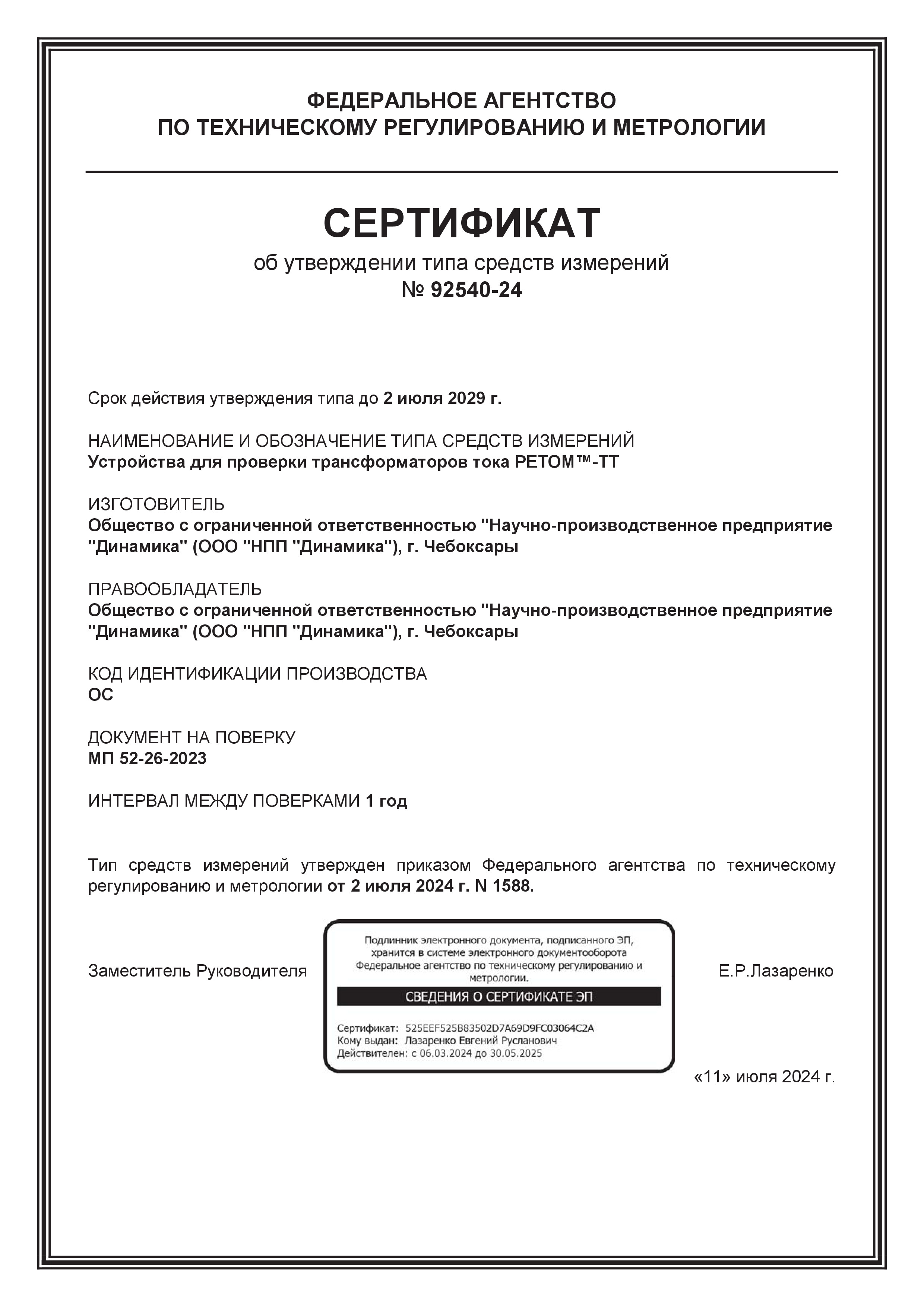

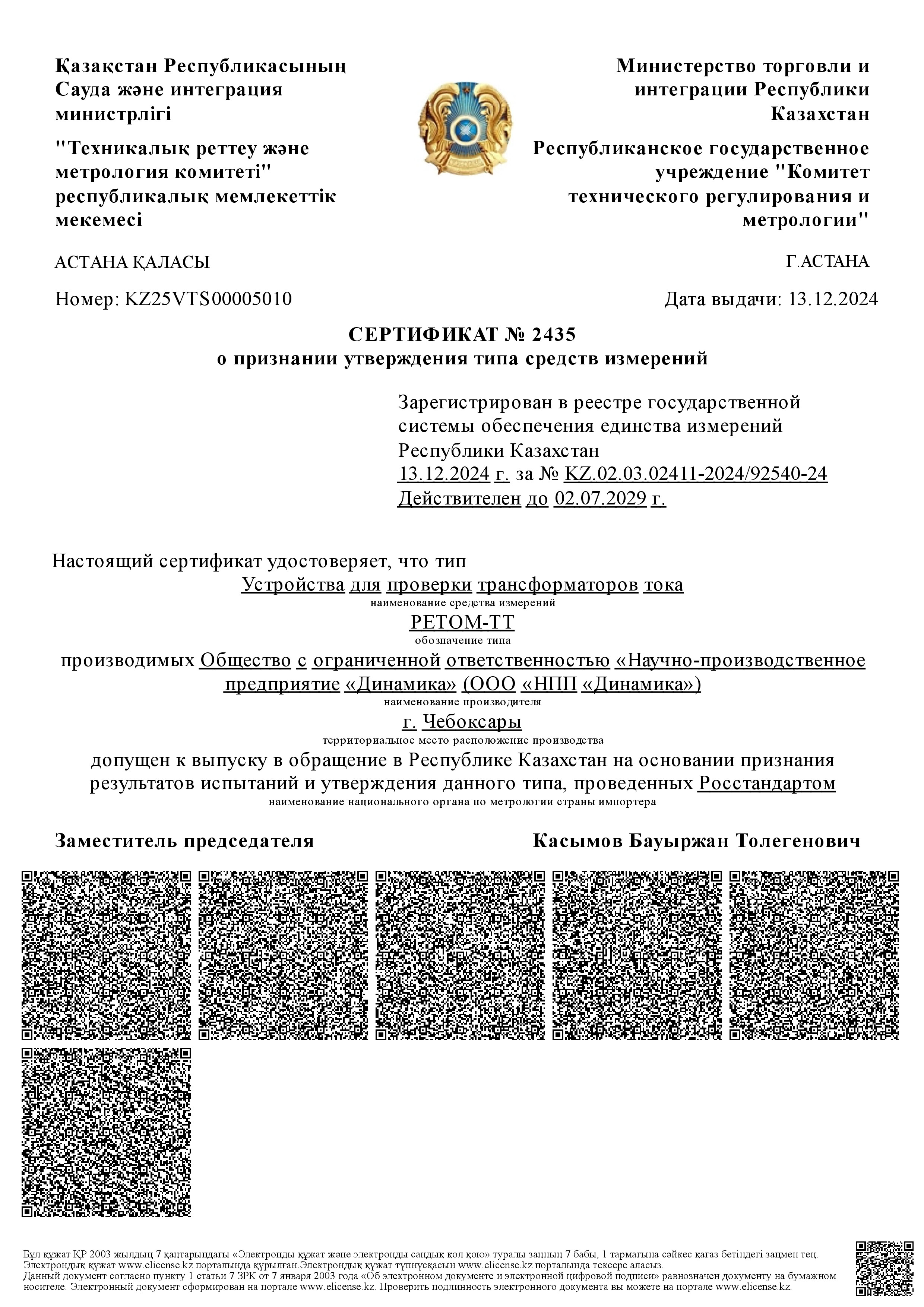

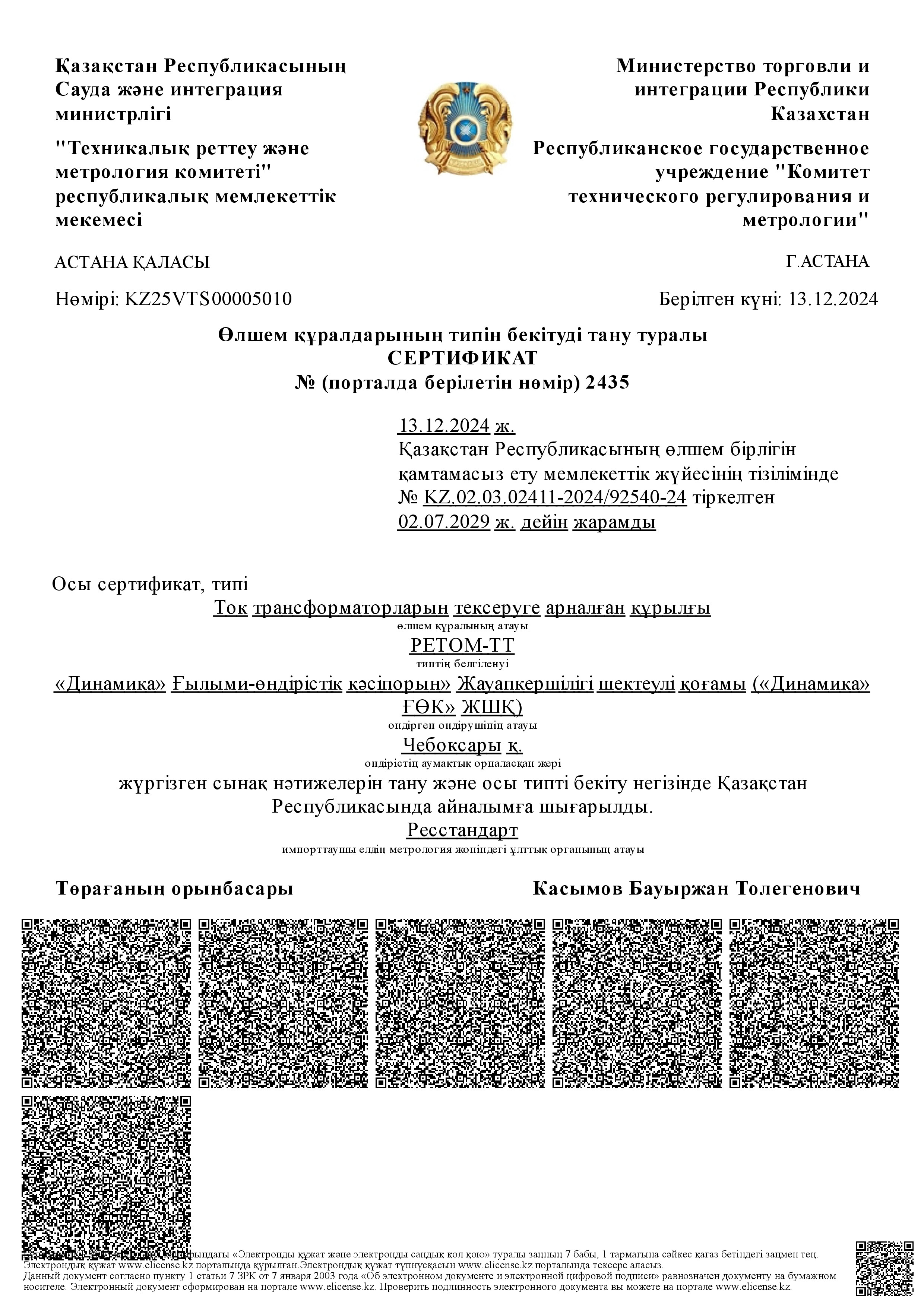

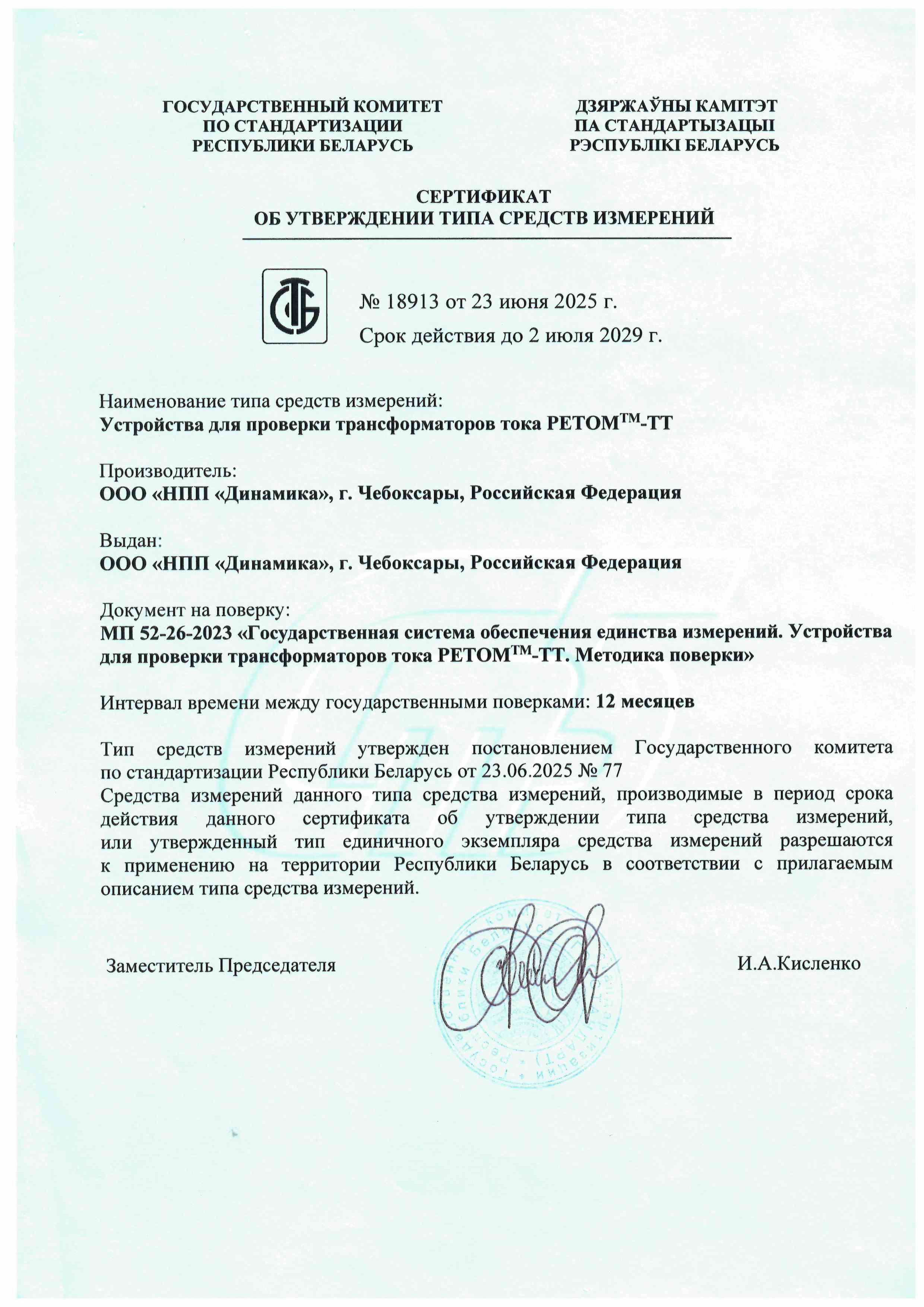

Испытательный комплекс РЕТОМ-ТТ внесен в реестры средств измерений России, Республики Казахстан и Республики Беларусь.

Гарантия

На испытательный комплекс РЕТОМ-ТТ предоставляется гарантия 5 лет со дня поставки. Межповерочный интервал составляет 1 год.

Лист технических данных

Выход генератора

Род тестового тока	переменный
Максимальное значение выходного напряжения, В	200
Максимальное значение силы выходного тока, А	6
Максимальная выходная мощность, ВА	600

Воспроизведение силы переменного тока

Диапазон воспроизведений силы переменного тока при частоте (50 ± 1) Гц, А	от 0,06 до 6
Минимальная разрешающая способность, мА	0,1

Измерение напряжения переменного тока

Диапазоны измерений напряжения переменного тока при частоте (50 ± 1) Гц, В	от 0,3 до 3 включ.	св. 3 до 30 включ.	св. 30 до 300
Разрешающая способность, мВ	0,1	1	10
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %	± 0,1

Измерение электрического сопротивления

Диапазоны измерений электрического сопротивления постоянному току, Ом	от 0,01 до 100 включ.	св. 100 до 300
Разрешающая способность, мОм	1

Измерение коэффициента трансформации трансформатора тока

Диапазоны измерений коэффициента трансформации трансформатора тока

от 1 до 1000 включ.

св. 1000 до 20 000

Измерение угла фазового сдвига

Диапазоны измерений угла фазового сдвига, º	от -180 до -33	от -33 включ. до 33 включ.	св. 33 до 180
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, º	± 0,3	± 0,05	± 0,3

Общие характеристики

Требования по ЭМС	ГОСТ Р МЭК 61326-1-2014 для промышленной электромагнитной среды
Масса, кг, не более	10,5
Габаритные размеры устройства, мм, не более (В×Ш×Г)	340 × 430 × 210

Условия применения

Диапазон рабочих температур окружающей среды, °С	от - 20 до + 50
Параметры электрического питания устройства от однофазной сети:
– напряжение сети, В	от 187 до 264
– частота, Гц	от 45 до 65
– потребляемая мощность, В·А, не более	1000
